#第四届立创大赛#酷闪之星 - 立创电子设计大赛

主页 >

酷旋互连

赛事

版本协议

BSD

描述

注：*为必填项。 【请在报名阶段填写 ↓】实现信息小采集，无人值守，夜间自动动态酷闪等功能： 【请在竞赛阶段填写 ↓】 一、作品详情； 二、描述作品所面临的挑战及所解决的问题； 三、描述作品硬件、软件部分涉及到的关键点； 四、作品材料清单； 五、作品图片上传；（PCB上须有大赛logo标识并拍照上传，若无视为放弃参赛） 六、演示您的作品并录制成视频上传；（视频内容须包含：作品介绍；功能演示；性能测试；PCB上大赛logo标识特写镜头，若无视为放弃参赛）七、开源文档。

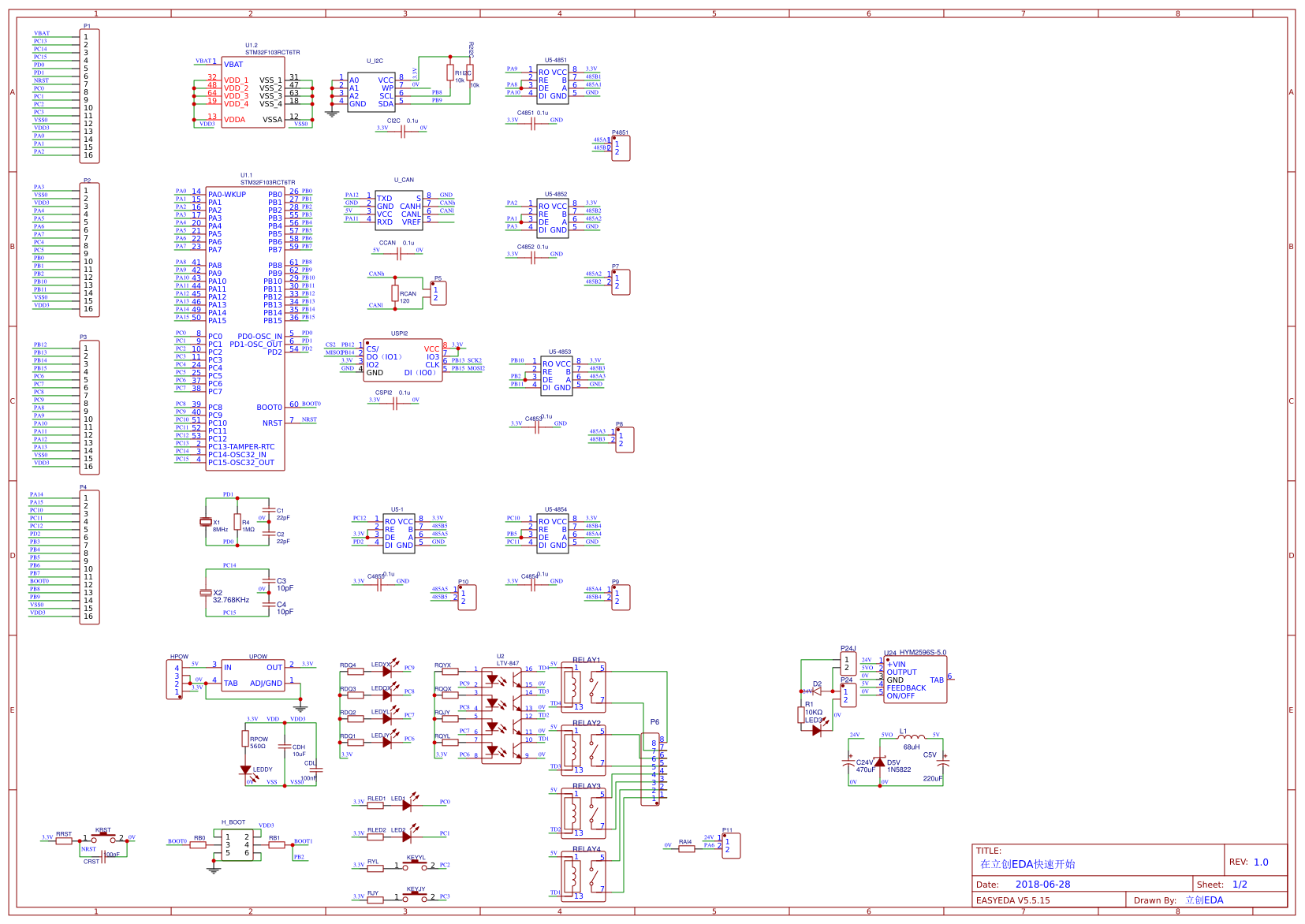

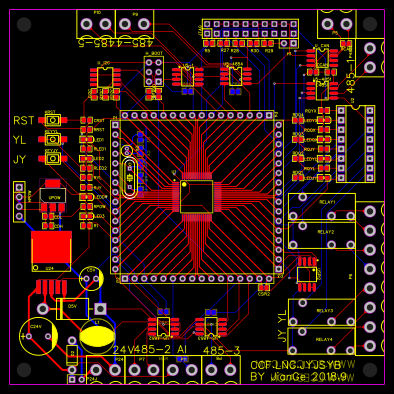

文档

rct6

BOM

ID	Name	Designator	Footprint	Quantity
1	Header-Female-2.54_1x16	P1,P2,P3,P4	HDR-16X1/2.54	4
2	Header-Female-2.54_2x3	H_BOOT	HDR-3X2/2.54	1
3	10k	RB0,RB1,R1I2C,R2I2C	0603	4
4	0.1u	CSPI2,CCAN,CI2C,C4851,C4852,C4853,C4854,C4855	0603	8
5	TJA1050T/CM,118	U_CAN	SOIC-8_150MIL	1
6	AT24C02C-SSHM-T	U_I2C	SOP-8	1
7	120	RCAN	0603	1
8	WJ2EDGVC-5.08-2P	P5,P24	WJ2EDGVC-5.08-2P	2
9	MAX485ESA+T	U5-4851,U5-4852,U5-4853,U5-4854,U5-1	SOIC-8_150MIL	5
10	WJ2EDGV-5.08-2P	P4851,P7,P8,P9,P10,P11	WJ2EDGV-5.08-2P	6
11	LM1117S-3.3	UPOW	SOT-223	1
12	Header-Male-2.54_1x4	HPOW	DIP-1X4P-2.54MM-M	1
13	100nF	CDL,CRST	0603	2
14	560Ω	RPOW	0603	1
15	Switch3x4x2	KEYJY,KRST,KEYYL	KEY-3.0*4.0	3
16	560Ω	RJY,RYL,RLED2,RLED1	0603	4
17	10KΩ	RRST	0603	1
18	W25Q32JVSSIQ	USPI2	SOIC-8_208MIL	1
19	LTV-847	U2	DIP-16	1
20	560	RQYX,RQQX,RQJY,RQYL,RDQ4,RDQ3,RDQ2,RDQ1	0603	8
21	FC-2012UGK-520D5	LEDYX,LEDQX,LEDYL,LEDJY,LEDDY,LED1,LED2	LED-0603	7
22	8MHz	X1	HC-49S	1
23	22pF	C1,C2	0603	2
24	1MΩ	R4	0603	1
25	10uF	CDH	0603	1
26	G6D-1A-ASI-5vdc	RELAY1,RELAY2,RELAY3,RELAY4	G6D-1A-ASI-5VDC	4
27	32.768KHz	X2	3*8	1
28	10pF	C3,C4	0603	2
29	120Ω	RAI4	0603	1
30	HYM2596S-5.0	U24	TO-263-5	1
31	1N5822	D5V	DO-201AD	1
32	1N4007	D2	DO-41	1
33	Header-Female-2.54_1x2	P24J	HDR-1X2/2.54	1
34	470uF	C24V	CAP-D10.0XF5.0	1
35	68uH	L1	IND-VL0810	1
36	220uF	C5V	CAP-D6.3XF2.5	1
37	0603 Green 509-620mcd	LED3	LED-0603	1
38	10KΩ	R1	0603	1
39	Terminals/WJ2EDGV-5.08-8P	P6	WJ2EDGV-5.08-8P	1
40	STM32F103RCT6TR	U1	LQFP-64_10X10X05P	1
