<h3 style="line-height:1.8;">* 1、项目功能介绍</h3>
<hr>
<p>本项目是一个基于沁恒微电子超值型RISC-V内核单片机CH32V003F4P6设计的综合性学习开发板。它不仅包含了单片机最小系统，更集成了多达10种常用外设模块<strong>，</strong>为初学者、爱好者及工程师提供了一个强大、全面且经过实践验证的RISC-V单片机学习与实践平台。</p>
<p><strong>核心特点：</strong></p>
<p style="padding-left:40px;">全功能验证： 板载所有外设功能均提供经过实测的示例代码，即拿即用。</p>
<p style="padding-left:40px;">丰富外设： 覆盖从基础GPIO到高级通信接口（UART, I2C, SPI, PWM, ADC）的广泛应用场景。</p>
<p style="padding-left:40px;">开箱即用： 提供立创商城匹配的BOM表，除核心板外均可快速下单采购，极大降低硬件复现门槛。</p>
<p style="padding-left:40px;">灵活搭配： 采用核心板+底板设计，核心板可独立使用，底板扩展全部功能，方便调试与项目移植。</p>
<p> </p>
<p>核心板链接https://oshwhub.com/0x49181f36/ch32v003f4p6-hu-xin-ban-v1-1</p>
<p> </p>
<p>可学习 74HC595 8位串行输入、并行输出的位移缓存器(已验证)</p>
<p>数码管 流水灯 (已验证)</p>
<p>串口通讯(已验证)</p>
<p>PWM波 (已验证)</p>
<p>ADC (已验证)</p>
<p>TM1650 的IIC通信矩阵键盘 (已验证)</p>
<p>SSD1306 IIC屏幕</p>
<p>ST7735 SPI屏幕 可DMA(已验证)</p>
<p>WS2812幻彩灯 TIM法可DMA(已验证)</p>
<p>已上传此开发板实例代码</p>
<p> </p>
<p>使用键盘时不能用LED(都用键盘了 使用数码管吧)</p>
<p>使用ST7735时不能用数码管(都用屏幕了了 别用数码管了)</p>
<p> </p>
<p>如发现问题可发邮件至1226317622@qq.com</p>
<p style="line-height:1.8;"> </p>
<h3 style="line-height:1.8;">*2、项目属性</h3>
<hr>
<p style="line-height:1.8;">非首次公开，原创</p>
<p style="line-height:1.8;"> </p>
<h3 style="line-height:1.8;">* 3、开源协议</h3>
<hr>
<p style="line-height:1.8;">GPL 3.0</p>
<p style="line-height:1.8;"> </p>
<p style="line-height:1.8;"><strong><span style="color:#0093e6;">请在竞赛阶段填写 ↓</span></strong></p>
<p style="line-height:1.8;"> </p>
<h3 style="line-height:1.8;">*4、硬件部分</h3>
<hr>
<p><strong>1. 核心控制系统</strong></p>
<p>核心IC： CH32V003F4P6 (RISC-V内核，最高48MHz主频，16KB Flash, 2KB SRAM)</p>
<p>设计方式： 采用独立的核心板设计，通过2.54mm排针与底板连接。</p>
<p>优势： 核心板可单独作为最小系统使用，方便更换和调试；底板则专注于外设扩展。</p>
<p> </p>

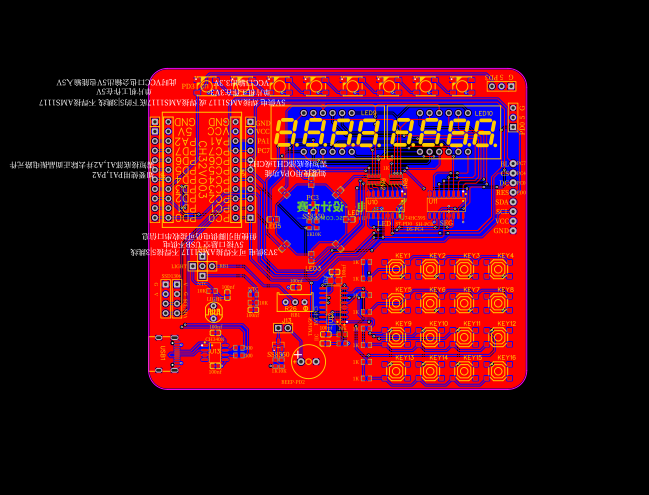

<p><strong>2. 底板外设资源</strong></p>
<div>
<div>
<div>
<div> </div>
</div>
</div>

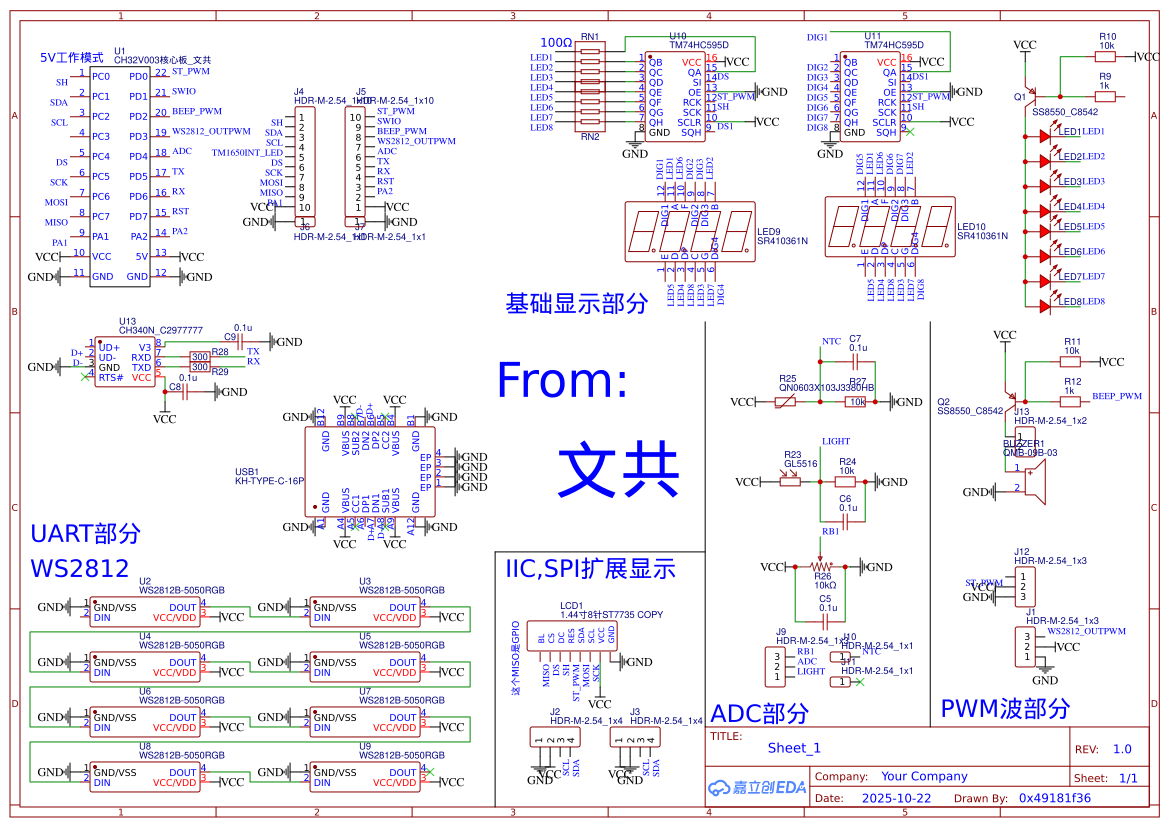

<table>
<tr>
<th>模块名称</th>
<th>功能描述</th>
<th>关键芯片/器件</th>
<th>验证状态</th>
</tr>
<tr>
<td>1. 74HC595移位寄存器</td>
<td>学习串行输入、并行输出，驱动LED或作为IO扩展器。</td>
<td>74HC595</td>
<td>已验证</td>
</tr>
<tr>
<td>2. 数码管显示</td>
<td>用于显示数字、简单字符，学习动态扫描驱动。</td>
<td>1位或多位数码管</td>
<td>已验证</td>
</tr>
<tr>
<td>3. 流水灯</td>
<td>最基础的GPIO输出控制，用于程序入门和调试。</td>
<td>多个LED灯</td>
<td>已验证</td>
</tr>
<tr>
<td>4. 串口通讯 (UART)</td>
<td>实现单片机与电脑或其他设备的数据通信。</td>
<td>CH340C (USB转TTL)</td>
<td>已验证</td>
</tr>
<tr>
<td>5. PWM输出</td>
<td>控制LED亮度、驱动舵机、生成模拟信号等。</td>
<td>由MCU的TIM模块产生</td>
<td>已验证</td>
</tr>
<tr>
<td>6. ADC采集</td>
<td>读取电位器电压值，实现模拟信号的数字化。</td>
<td>电位器</td>
<td>已验证</td>
</tr>
<tr>

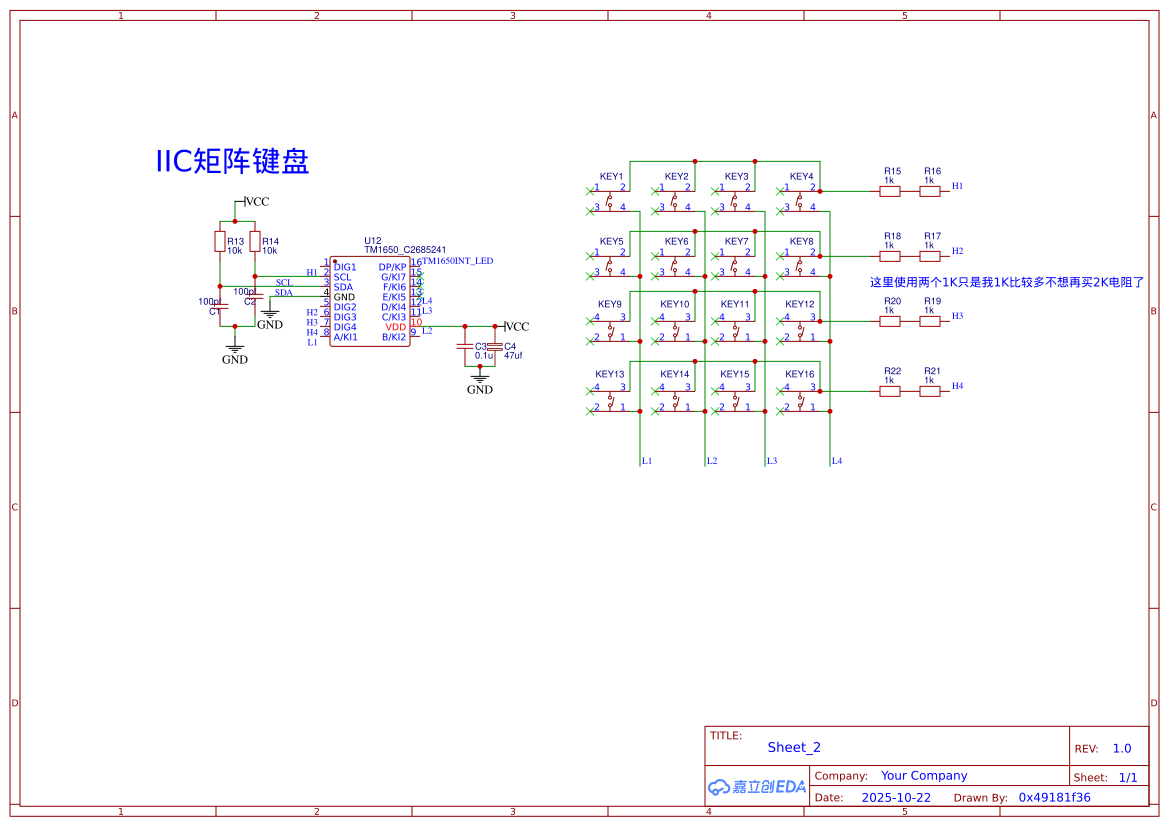

<td>7. TM1650矩阵键盘</td>
<td>学习I²C通信协议，驱动4x4或类似矩阵键盘。</td>
<td>TM1650</td>
<td>已验证</td>
</tr>
<tr>
<td>8. SSD1306 OLED屏幕</td>
<td>学习I²C通信，驱动128x64分辨率的OLED显示屏。</td>
<td>SSD1306</td>
<td>已验证</td>
</tr>
<tr>
<td>9. ST7735 TFT屏幕</td>
<td>学习SPI通信，驱动彩色TFT液晶屏，支持DMA传输。</td>
<td>ST7735</td>
<td>已验证</td>
</tr>
<tr>
<td>10. WS2812幻彩灯</td>
<td>学习精确时序控制或高级的TIM+DMA驱动方式。</td>
<td>WS2812B</td>
<td>已验证 (TIM+DMA)</td>
</tr>
</table>
<p> </p>
</div>
<p> </p>
<h3 style="line-height:1.8;">*5、软件部分</h3>
<hr>
<p style="line-height:1.8;">本项目提供了与硬件完全对应的、丰富的软件驱动库和示例代码，所有功能均已在实物上验证通过。<br><br>已上传此开发板实例代码于附件，自行查看<br><br></p>
