#第五届立创电子设计大赛#30A 240W 数控升降压可调电源

创建时间:1年前

项目主题:直流可调电源设计

视频

描述

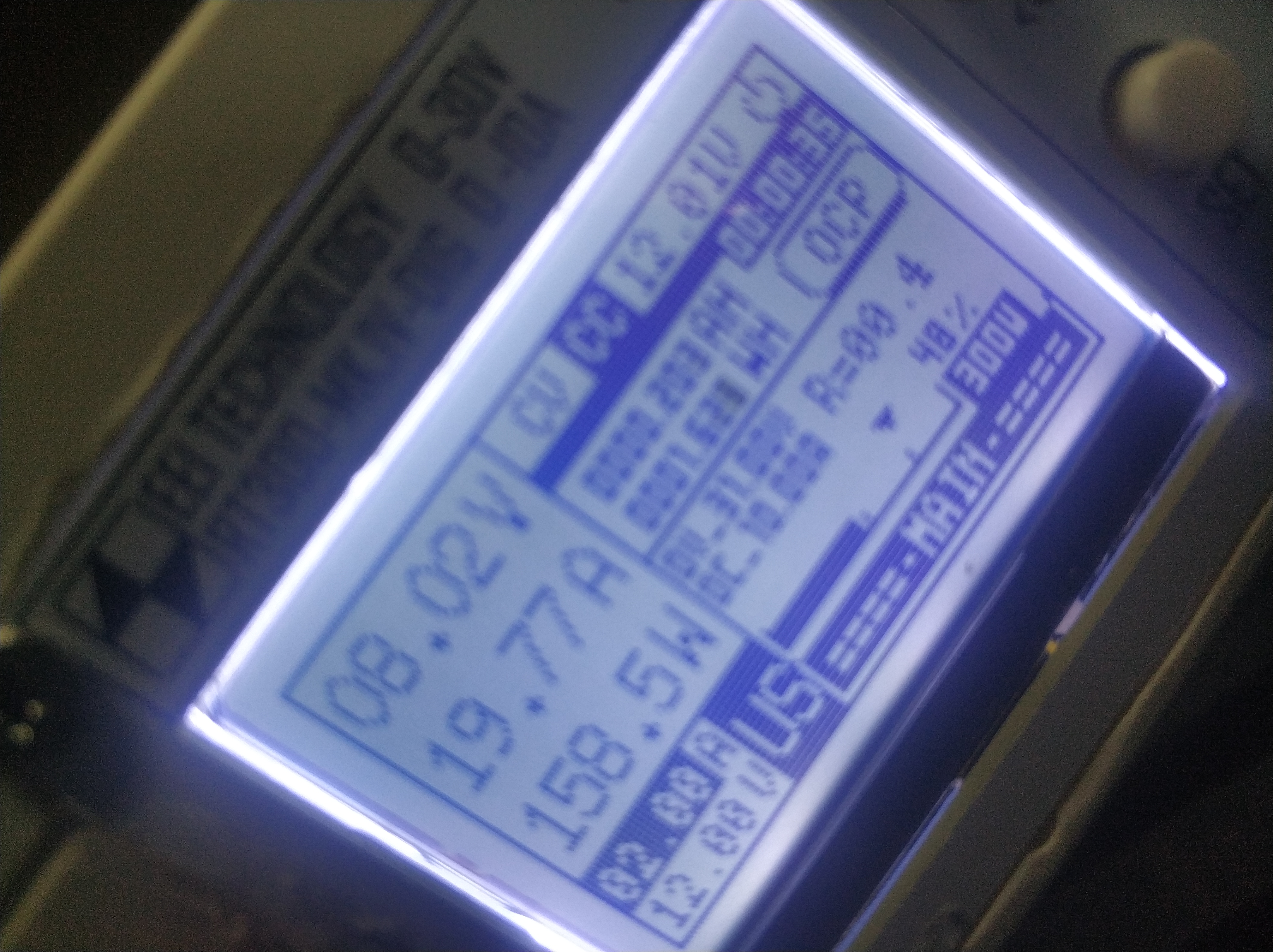

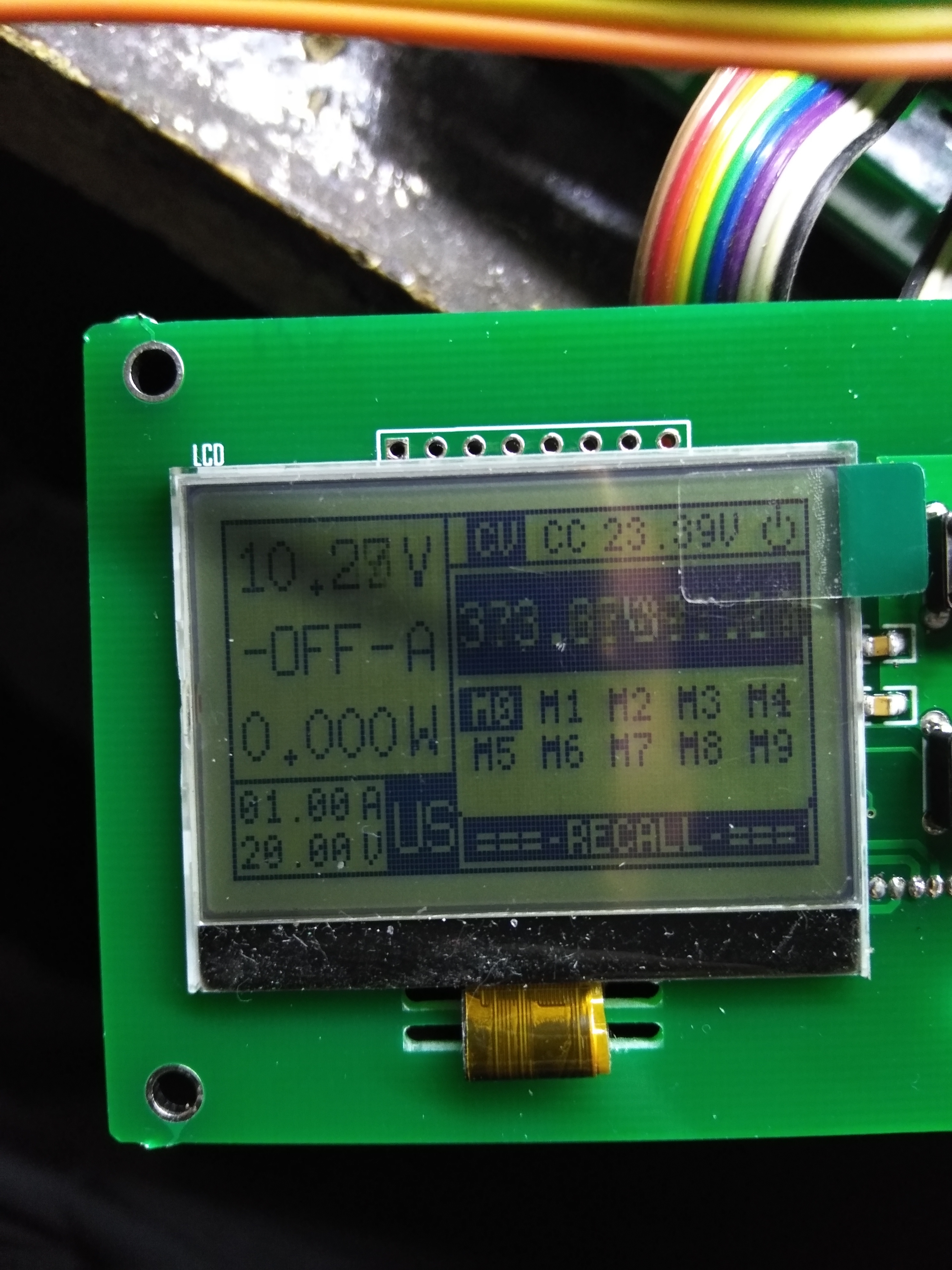

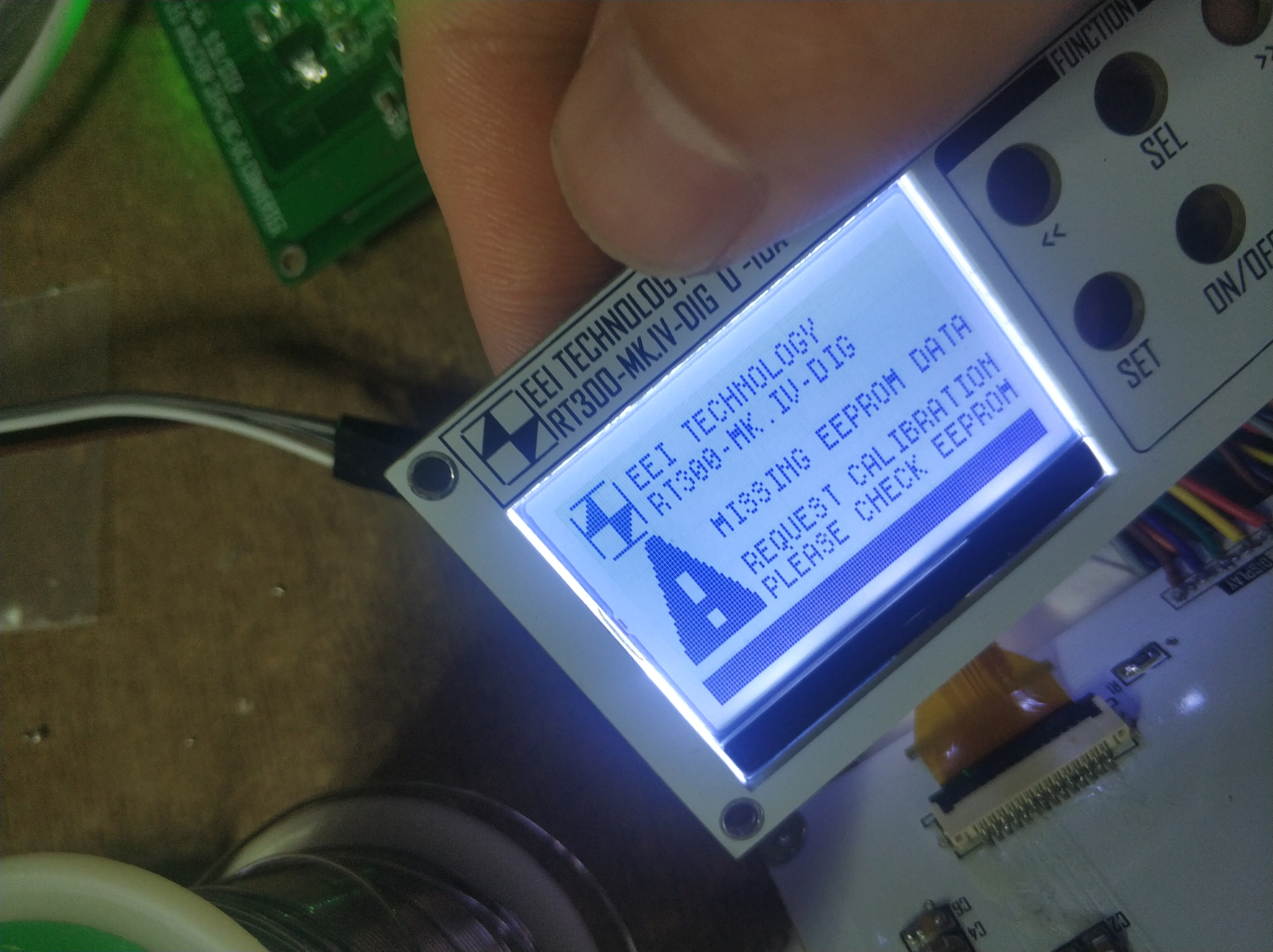

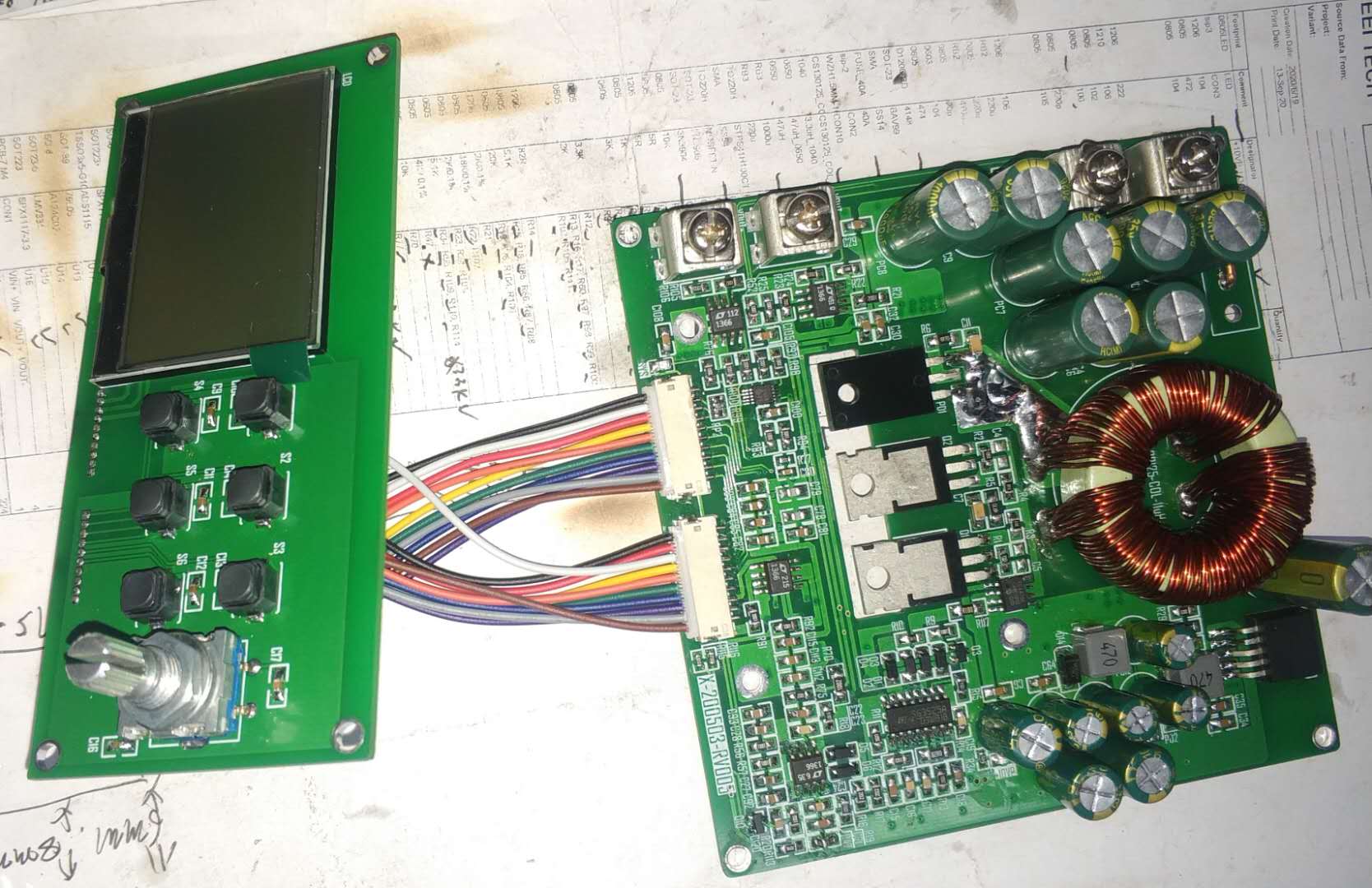

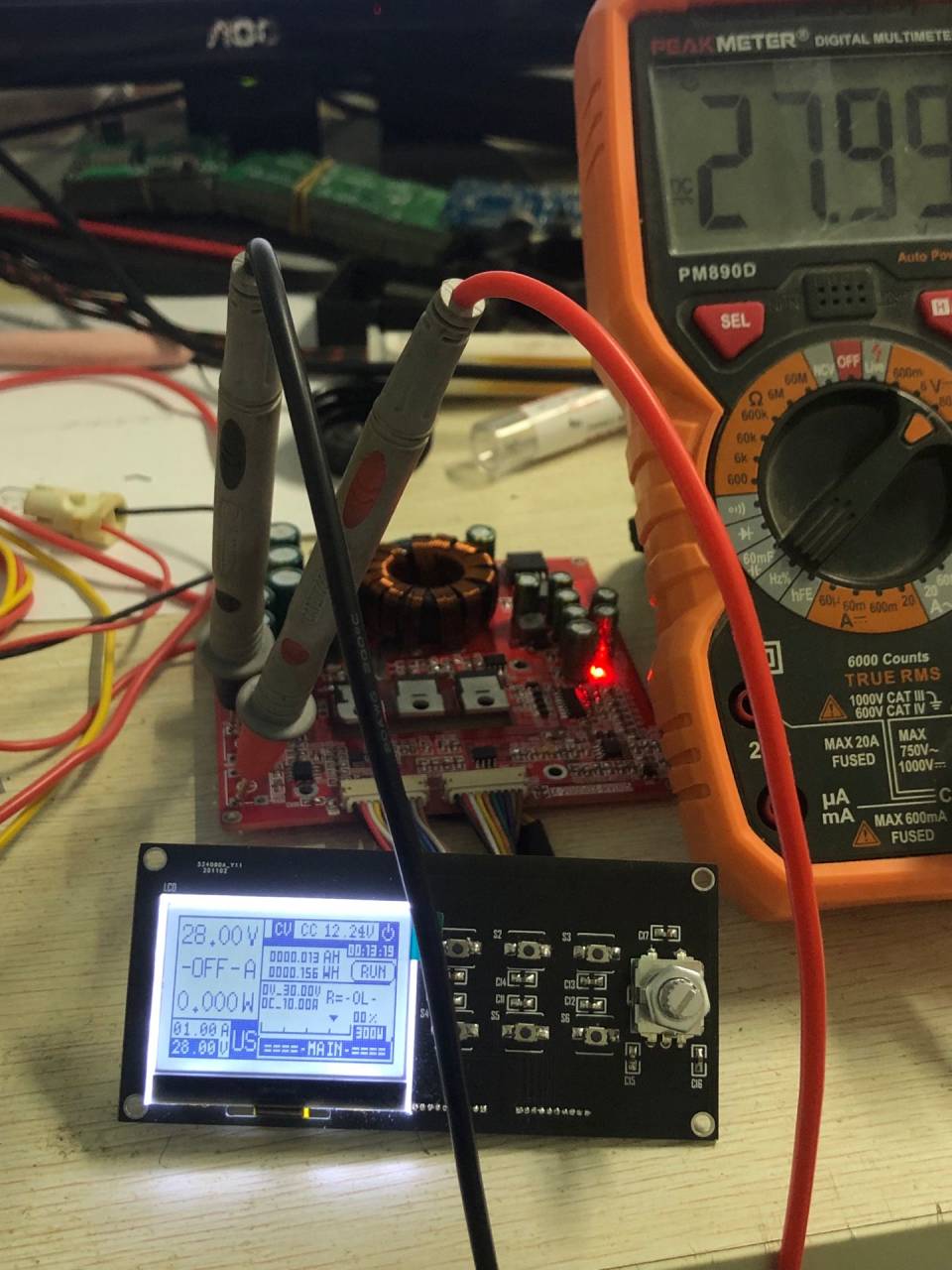

<h1>EEI TECHNOLOGY RT300Series MK.IV-DIG</h1> <p>EEI TECHNOLOGY RT300-MK.IV 项目 耦合电感SEPIC数控升降压直流可调电源模块 具有恒压,恒流功能,自定义过压(OVP),过流(OCP),过功率(OPP)保护, 软件自校准算法使输出电压电流与设定值小于0.01, 程序内未使用任何阻塞延时,再加上使用了Σ-Δ型ADC,快速刷新的同时,数据也基本上不会抖动。</p> <ul><li>数据存储功能:内置11组数据存储空间,每组可以存储设定电压,电流(预留一组用来存储掉电前设定的数据),在设置界面可以选择开机记忆的数组(USER或者M0-M9),USER即掉电前保存的数据。 步进设置:通过“<<" ">>"这两个按键可以切换X1 X0.1 X0.01步进,转动编码器来调节。</li> <li>输入范围:11-30V</li> <li>输出范围:0-30V,0.01步进 0-10A0.01步进(输出20V以上自动限额8A)</li> <li>输出功率(最大值)240W,全输入范围 最大输入电流应力: 28A</li> <li>变换器效率: 升压:85-90% 降压 82-85%</li> <li>设定-采集误差: ±0.005 电压采集误差:±0.02(最大值) 电流采集误差:±0.02(最大值)</li> <li>输出纹波:视输出电压电流而定(12V输入,输出30V 5A时,测得纹波约为70mvpp)</li> <li>项目初出现了输出二极管过冲,以及上电开启输出,出现了超调量过大而引发的输出电压过冲的问题 以及电流环的一些问题,目前均已解决。另外因耦合电容使用了MLCC,在PWM不连续的时候(比如短路触发恒流),会产生一点啸叫</li> </ul><h2>版本迭代预告 !!!!!!!!!! [RT300-MKV-EXTREME]</h2> <ul><li><strong>具有更宽的输出范围(0-50V)。</strong></li> <li><strong>30A的最大输入电流应力可以保证在全输入范围内能跑满250W。</strong></li> <li><strong>0-10A恒流范围,并且具有智能限制输出电流上限功能。</strong></li> <li><strong>采用同步整流预升压方案,更低发热,更小的体积,且最高效率达97%。</strong></li> <li><strong>开关频率提升至250K,更低的电压纹波。</strong></li> <li><strong>电荷泵负压方案,启动电流更低,完美解决XL1583负压不起振的问题。</strong></li> <li><strong>前馈电压模式控制,更快的动态响应速度。</strong></li> <li><strong>改进的反馈环路使得直流增益接近无穷大,因此可以保证良好的负载调整率(< 0.001%)</strong></li> <li><strong>零漂高边取样采集输出电流,使输出负载可以与输入电源共地而不影响电流采集,并且输出端不会有任何压降。</strong></li> <li><strong>自带二极管仿真模式,有效防止输出端发生电流倒灌。</strong></li> <li><strong>自校准算法V3,加快DA校准速度,并且具有记忆功能,即完成一次全范围自校准后,会自动记忆每个点的校准数据。</strong></li> <li><strong>智能风扇控制,跟随输出功率动态调节风扇转速。</strong></li> <li><strong>更容易制作,全部使用通用件,免去钻孔等步骤。</strong></li> <li><strong>重大更新!!! RT300-MKV-EXTREME将会采用2.8寸彩屏以及传统黑白屏两个版本,并且彩屏通信协议完全开放,有能力的可以自己制作串口屏部分。</strong></li> </ul><h2>注意事项</h2> <ul><li><strong>耦合电感SEPIC的电感使用松散耦合方法绕制(磁环一边绕一组),千万不可紧密耦合,否则耦合回路会出现较大的纹波电流,电感会严重发热, 误差放大器和电流取样放大器不能使用低摆率的,不然超调量会过大,突然短路触发恒流时有可能烧毁开关管</strong></li> <li><strong>屏幕使用的是绘晶的1.7寸12864正显LCD屏,主控是UC1701X,也可以使用金逸晨的1.7寸黑白负显(程序兼容ST7565 ST7567主控的LCD显示屏),不过不建议换屏,有些来路不明的屏可能装上去就旋转了90度,也有可能镜像。</strong></li> <li><strong>程序刷入方法:使用STLINK量产工具刷入,先烧录"RT300-MK.IV_DEBUG.bin",再根据说明调整好系统设置,保护设置,调整完以后再刷入“RT300-MK.IV_LCD.bin” bin文件和使用说明书放在了附件里,请自行下载。</strong></li> <li><strong>不要用小功率电源进行测试,不然电源可能无法提供足够大的电流让负压部分起振,电源模块将不会工作,很容易造成故障误判,建议使用12V 5A以上电源进行测试。</strong></li> <li><strong>注意一点(非常重要):输入和输出电容必须用高品质的(1000uF ESR < 0.04Ω),否则在重载的时候可能会因为内阻太大导致电容严重发热而发生爆炸(亲身体验过)</strong></li> <li><strong>电解电容购买链接 :</strong> <span class="colour" style="color:rgb(85,85,85);"> </span><a href="https://item.taobao.com/item.htm?id=522589612404" target="_blank" rel="noreferrer noopener">https://item.taobao.com/item.htm?id=522589612404</a></li> <li><span class="colour" style="color:rgb(85,85,85);"><strong>散热片购买链接:</strong></span><a href="https://item.taobao.com/item.htm?id=588885433279" target="_blank" rel="noreferrer noopener">https://item.taobao.com/item.htm?id=588885433279</a><span class="colour" style="color:rgb(85,85,85);"> <strong>(选择长60MM),请自行打孔。</strong></span></li> <li><span class="colour" style="color:rgb(85,85,85);"><strong>液晶屏购买链接 :</strong></span><a href="https://item.taobao.com/item.htm?id=523956578037" target="_blank" rel="noreferrer noopener">https://item.taobao.com/item.htm?id=523956578037</a><span class="colour" style="color:rgb(85,85,85);"></span></li> </ul><p><span class="colour" style="color:rgb(85,85,85);"></span></p> <ul><li><span class="colour" style="color:rgb(85,85,85);"><span class="colour" style="color:rgb(85,85,85);"><strong>其中功率MOS型号推荐:</strong></span></span></li> <li><span class="colour" style="color:rgb(85,85,85);"><span class="colour" style="color:rgb(85,85,85);"><strong>1X IPP034N08( RdsON :3.4mΩ Qg :69nC Vdsmax :80V)</strong></span></span></li> <li><span class="colour" style="color:rgb(85,85,85);"><span class="colour" style="color:rgb(85,85,85);"><strong>1X IPP037N08( RdsON :3.7mΩ Qg :88nC Vdsmax :80V)</strong></span></span></li> <li><span class="colour" style="color:rgb(85,85,85);"><span class="colour" style="color:rgb(85,85,85);"><strong>1X FDP045N10( RdsON :3.9mΩ Qg : 54nC Vdsmax :100V)</strong></span></span></li> <li><span class="colour" style="color:rgb(85,85,85);"><span class="colour" style="color:rgb(85,85,85);"><strong>2X IRFB3607  ( RdsON :7.3mΩ Qg :56nC Vdsmax :75V)</strong></span></span></li> <li><span class="colour" style="color:rgb(85,85,85);"><span class="colour" style="color:rgb(85,85,85);"><strong>不建议使用那种上古管子(例如75NF75),这种管子的门极电荷非常大(117nC),在高开关频率下难以驱动,并且其内阻也是非常的大(约10mΩ)</strong></span></span></li> </ul><p><span class="colour" style="color:rgb(85,85,85);"></span></p> <ul><li><span class="colour" style="color:rgb(85,85,85);"><span class="colour" style="color:rgb(85,85,85);"><strong>关于耦合电感的绕制方法:必须采用松散耦合方式绕制(即磁环一边一个绕组),千万不要图省事用那种多股线电感拆分出两个绕组来用,不然会产生较大的回路电流而引起电感和开关管剧烈发热,严重时会烧毁开关管</strong></span></span></li> <li><span class="colour" style="color:rgb(85,85,85);"><span class="colour" style="color:rgb(85,85,85);"><strong>绕组参数:输入侧0.7mm x 6股 绕7圈,输出侧0.7mm x 4 股绕7圈,不要多绕或者少绕</strong></span></span></li> <li><span class="colour" style="color:rgb(85,85,85);"><span class="colour" style="color:rgb(85,85,85);"><strong>磁环型号:CS130125 外径33mm,内径20mm,磁导率125</strong></span></span></li> </ul><p><span class="colour" style="color:rgb(85,85,85);"><strong>如图所示</strong></span></p> <p><span class="colour" style="color:rgb(85,85,85);"><img src="https://image.lceda.cn/pullimage/ArVzN2ybLACFmhWZhoiLYmBSH6h9MXZ8d04Fh5a2.png" alt="image.png" /></span></p> <ul><li><strong>关于触发恒流,CC CV光标不跳转问题:</strong></li> <li><strong>近期有不少朋友反馈这个问题,故障的现象就是,短路输出时,CC CV 光标不跳转,光标卡在CV,使得CC模式下无法完成自校准,并且在松开输出时,电压高了好多,并且自校准失效。</strong></li> <li><strong>出现问题的原因就是U15即LMV331这颗料选择不对,这颗料的引脚定义分为好几种,所以就造成了大家选择了错误的料,我使用的是LM331IDBVR(SOT-23-5),出现这种问题的大多用的是另一种LMV331,后缀未知,但封装是那种SC-70-5(外形与SOT-23-5极为相似,但比前者小一圈)。</strong></li> <li><strong>如果实在找不着这颗料,没关系,我们可以使用SOT-23-5的通用运放(比如说LMV321),照样可以的。</strong></li> </ul><p><img src="//image.lceda.cn/pullimage/k9z9xP5l2CIvJDP8ezLy9XR3j3wHEays81SlEHgZ.png" alt="image.png" /></p> <ul><li><strong>关于输入保险丝:电源模块用的是中号汽车保险丝,座子的购买链接:</strong><a href="https://detail.tmall.com/item.htm?id=593901939774" target="_blank" rel="noreferrer noopener">https://detail.tmall.com/item.htm?id=593901939774</a></li> </ul><p><img src="//image.lceda.cn/pullimage/p1wyv5dFUqXXWLgeQR3padzKCyRO5zuFjXC57sTQ.png" alt="image.png" /></p> <ul><li><strong>最近STM32涨价厉害,大家都开始选用国产替代型号了,在此先说明一下:目前仅验证过程序可以在APM32F103C8T6/CBT6和CKS32F103C8T6/CBT6上完美运行, GD32 HK32因为硬件改动较大,暂不支持。</strong></li> </ul><h2>特别说明</h2> <ul><li>因本人编程水平很差,为避免引起争议,故不公开源码,敬请谅解。</li> </ul><h2>更新日志</h2> <ul><li><span class="colour" style="color:rgb(85,85,85);"><span class="colour" style="color:rgb(85,85,85);"><span class="colour" style="color:rgb(85,85,85);"><strong>10.3更新:C4 C5不要焊接,若是焊接了则会引起较大的开关损耗,影响其效率。</strong></span></span></span></li> <li><span class="colour" style="color:rgb(85,85,85);"><span class="colour" style="color:rgb(85,85,85);"><span class="colour" style="color:rgb(85,85,85);"><strong>10.14更新:R60 R61请改为5.1K 20K,以解决XL1583负压部分上电有几率不工作的问题</strong></span></span></span></li> <li><span class="colour" style="color:rgb(85,85,85);"><span class="colour" style="color:rgb(85,85,85);"><span class="colour" style="color:rgb(85,85,85);"><strong>10.16更新 : 请在输出电容上加泄放电阻,阻值470R-1K,功率3w。</strong></span></span></span></li> <li><span class="colour" style="color:rgb(85,85,85);"><span class="colour" style="color:rgb(85,85,85);"><span class="colour" style="color:rgb(85,85,85);"><strong>10.31更新 : R113 R47改为18K 2K。</strong></span></span></span></li> <li><span class="colour" style="color:rgb(85,85,85);"><span class="colour" style="color:rgb(85,85,85);"><span class="colour" style="color:rgb(85,85,85);"><strong>11.24更新 :PWM控制器改为EG3525,误差放大器U3改为TL082,其余三个运放改为OPA2277(用原本的LT1366也并无大碍)。</strong></span></span></span></li> <li><strong>12.8更新 :U15替换为LMV321IDBVR,或者其他SOT-23-5的通用运放,以解决CC CV不跳转的问题。</strong></li> </ul><h1>物料清单:(只是其中一部分,完整物料清单请下载附件查看)</h1> <p><img src="https://image.lceda.cn/pullimage/tnXjCa5y3SMkdY5cr0RhB5iBn36e8QVF4DAc02CI.png" alt="image.png" /></p> <h1>PCB预览图</h1> <p><img src="https://image.lceda.cn/pullimage/oSm9lVo8YgNT9F646Z5XfdEoz9WjtqbGZ2hbrmSY.png" alt="image.png" /></p> <h1>PCB背面预览图</h1> <p><img src="https://image.lceda.cn/pullimage/RQO6m7smGaOjW9s0DJTC4U6rBHqQDO40yC0R3gDl.png" alt="image.png" /></p> <h1>系统结构图</h1> <p><img src="//image.lceda.cn/pullimage/uRMzlJTRRJmYaFWWEyJIMUZO5CNWLXsZ2atOH4K4.png" alt="image.png" /></p> <h1>输入12V 输出30V 5A 时测得的纹波</h1> <p><img src="//image.lceda.cn/pullimage/ckMbJ6h4jJ3zXdHeIbDQsAS0p8Ja1aFgWNc7e36z.png" alt="image.png" /></p> <h1>电源模块实物</h1> <p><img src="//image.lceda.cn/pullimage/pYeWTtT6wApxGNTpV5GvPebBF70Up3EfkCYl0IN8.jpeg" alt="-146f7f3e86a1cbd.jpg" /></p> <h1>电源模块+PCB面板</h1> <p><img src="https://image.lceda.cn/pullimage/QYEAwkjqlFGB5PVhLiGlQAq70bCxleRQV1M6c4zg.jpeg" alt="IMG_20200420_162355.jpg" /></p> <h1>主界面</h1> <p><img src="https://image.lceda.cn/pullimage/5vToJCOe4RMhWyS5QyLggK8jNyL500Sit0LGzOt7.jpeg" alt="IMG_20200420_163104.jpg" /></p> <h1>230W压力测试中</h1> <p><img src="https://image.lceda.cn/pullimage/vEXgQRQh1dVCMlFIfIBGwivKdAxgBgEnWKTfkuUP.jpeg" alt="IMG_20200502_152539.jpg" /></p> <h3>降压效率曲线</h3> <p><img src="//image.lceda.cn/pullimage/DoH4Df2kcocE0uDacMxQCBpiiv4344IeIeUPYDVP.png" alt="image.png" /></p> <h3>升压效率曲线</h3> <p><img src="//image.lceda.cn/pullimage/NBQP1salVLwHl3FmuWYQRoMpgeu8AsVjigN2H5w2.png" alt="image.png" /></p> <h1>数据存储</h1> <p><img src="https://image.lceda.cn/pullimage/DOnXCL9V1DOkVnOmmOVvo8eEr6a9onhxRlwC61A5.jpeg" alt="IMG_20200420_163513.jpg" /></p> <h1>过压,过流,过功率保护设置界面</h1> <p><img src="https://image.lceda.cn/pullimage/dg1nBRMI0BdoVzDNNr4kAz8ltd07BtkqsFLCPAx6.jpeg" alt="IMG_20200420_163429.jpg" /></p> <h1>RT300-MK.IV PACK#2 PCB面板</h1> <p><img src="https://image.lceda.cn/pullimage/oNywqtCwvCXJONvBqdUbzoFn1kMZt4AaDpoNmy16.png" alt="image.png" /></p> <h1>功能演示</h1> <p><a href="https://www.bilibili.com/video/BV1v54y1C7Vm/" target="_blank" rel="noreferrer noopener">演示视频地址</a> <a href="https://www.bilibili.com/video/BV1v54y1C7Vm/" target="_blank" rel="noreferrer noopener">https://www.bilibili.com/video/BV1v54y1C7Vm/</a></p>

文档

RT300-MK.IV-MAIN_1.SchDoc

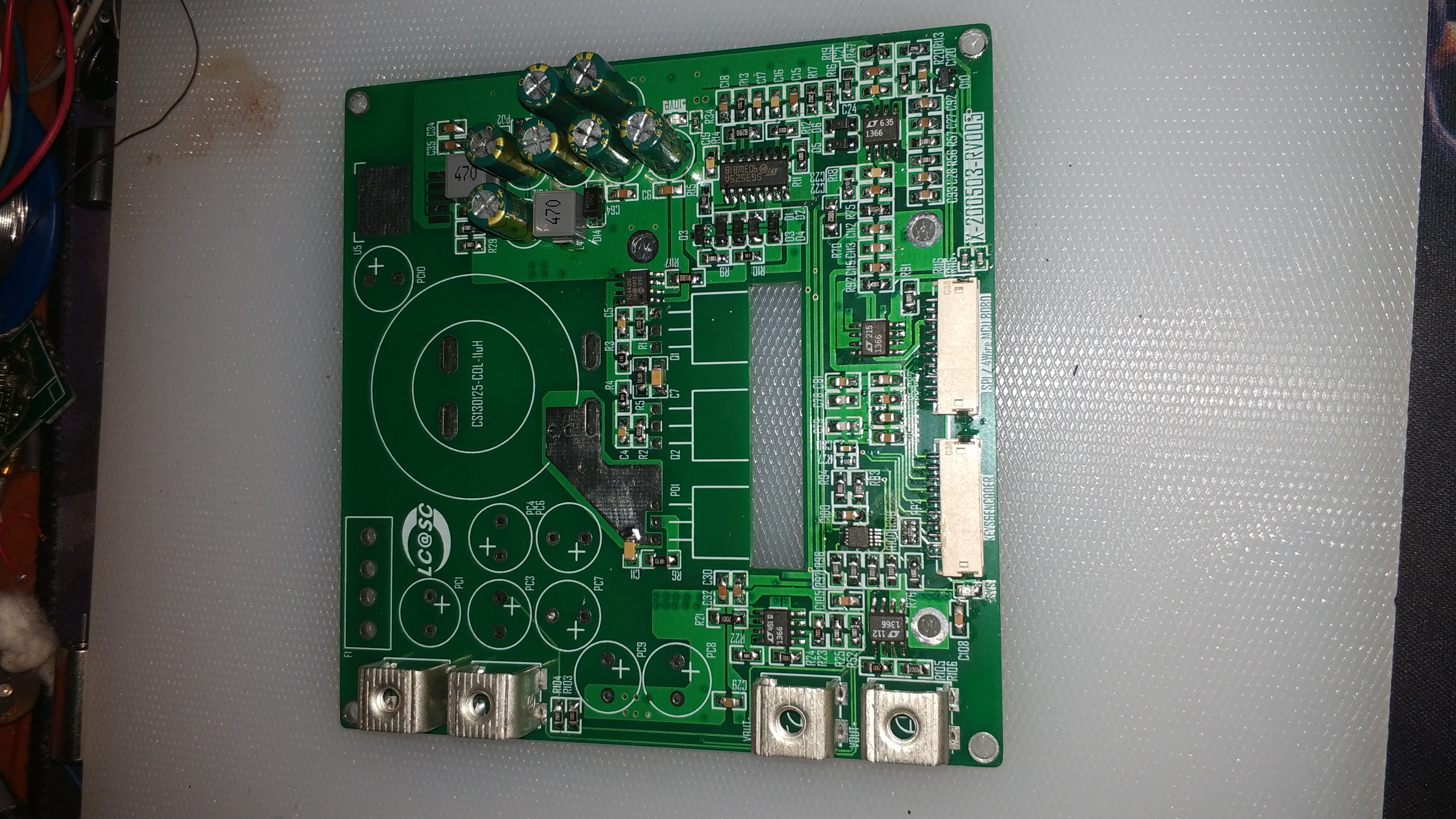

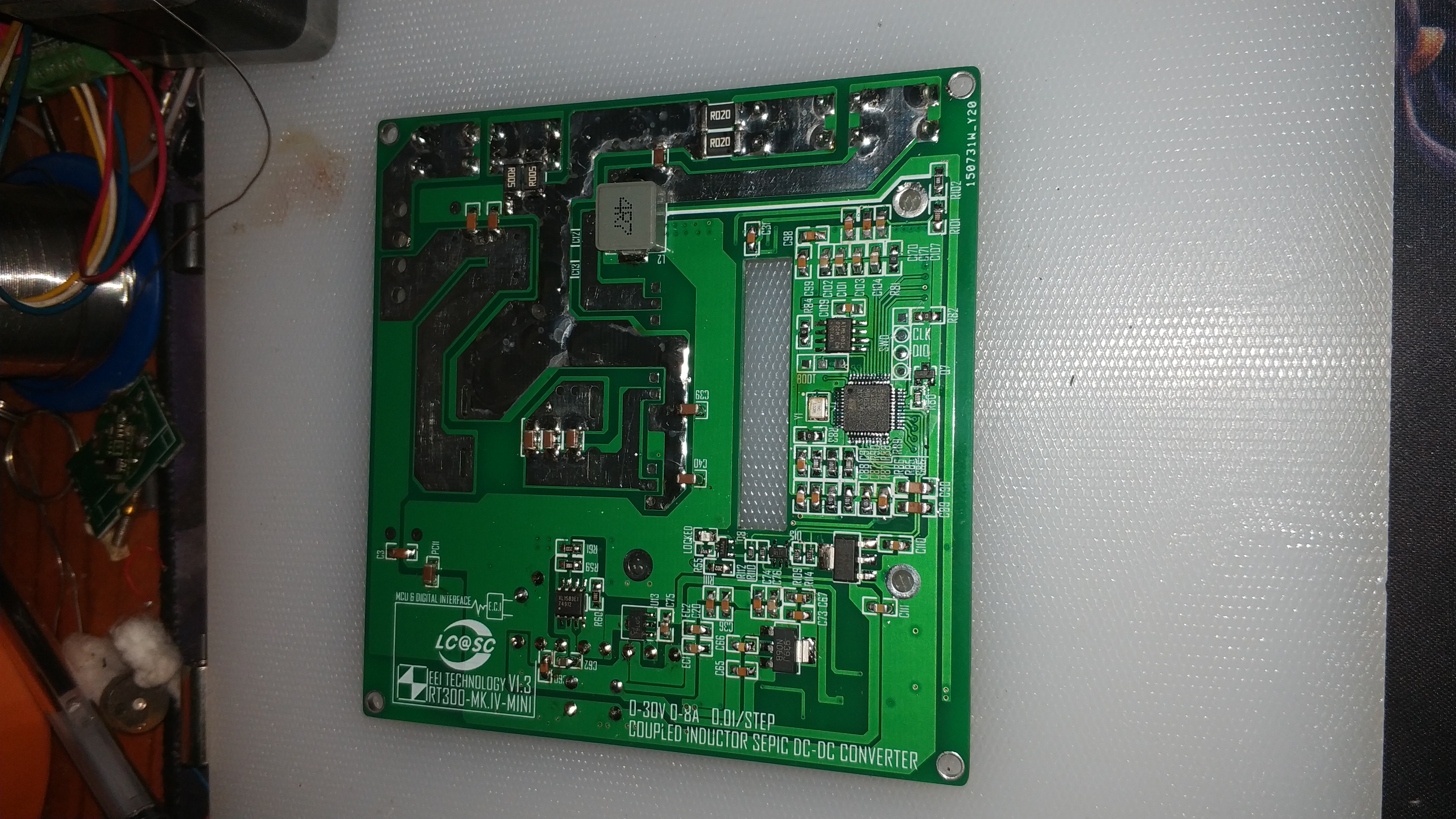

RT300-MK.IV_PCB

BOM

ID Designator Footprint Quantity
1 VIN+,VIN-,VOUT+,VOUT- PCB-7 M4 4
2 L1 CS130125_COL 1
3 PC1,PC3,PC4,PC6,PC7,PC8,PC9 RB3 7
4 RS1,RS2 2512 2
5 F1 FUSE_40A 1
6 C1,C2,C3,C12,C13,C14,C89,C90 1206 8
7 Q1,Q2 TO220H 2
8 R1,R2,R75 0805 3
9 C4,C5,C17 0805 3
10 R3,R4,R10 0805 3
11 U1 SO-8-TC4420 1
12 PC5,PC12,PC13,PC14,C59,C61 RB2 6
13 C7,C11 1206 2
14 R5,R6 1206 2
15 PD1 TO220H 1
16 C8,C9,C10 1210 3
17 L2 1040 1
18 C6,C15,C20,C21,C22,C30,C31,C34,C35,C36,C60,C64,C65,C73,C74,C86,C87,C88,C91,C98,C99,C105,C170,C171,C108,C115 0805 26
19 U2 SO16 1
20 D1,D2,D3,D4,D6,D5 D1206-RD 6
21 R9,R25,R27,R52,R57,R56,R89,R90 0805 8
22 Q3 SOT-23 1
23 R11,R20,R29,R59,R76,R91,R92,R93,R94 0805 9
24 R12 0805 1
25 R13,R16,R17,R97,R98,R99,R100,R103,R105,R111 0805 10
26 R14 1206 1
27 C16,C19,C23 0805 3
28 C18,EC1,EC2,C29,C66,C85,C92,C93,C100,C110,C112,C113 0805 12
29 R15,R18,R34,R85,R86,R87,R88 0805 7
30 R19,R28,R61,R104,R106 0805 5
31 C24 0805 1
32 RS3,RS4 2512 2
33 C27,C28,C32,C67,C76,C75,C81,C82,C83,C84,C101,C102,C103,C104,C107,C109,C111 0805 17
34 R21,R23,R24,R101 0805 4
35 R22,R102 0805 2
36 U5 TO263-5 1
37 PC10 RB3 1
38 PC11,C62 0805 2
39 L3 0650 1
40 PD2 SMA 1
41 PWRLED,LOCKED,SYS 0805LED 3
42 R47 0805 1
43 R55,R109,R110,R114 0603 4
44 U8 SO-8 1
45 U10 SOT223 1
46 L4 INDP5652X20N 1
47 D14 SMA 1
48 C63 RB2 1
49 R60 0805 1
50 U13 SOT-89 1
51 R70 1206 1
52 C39,C40 1206 2
53 Y1 CRY_3225 1
54 C78,C79 0805 2
55 R77 0603 1
56 C80 0603 1
57 BOOT SIP3 1
58 SWD SIP4 1
59 U7 LQFP48 1
60 Q7,Q8 SOT-23 2
61 R80,R112 0603 2
62 R81,R82,R83,R84 0805 4
63 RP2 RESPACK_4X0603 1
64 U11 TSSO3X5-G10 1
65 U14 SO-8 1
66 U16 SOT223 1
67 KEYS&ENCODER WZH1.5MM-10P 1
68 DISPLAYSPI/4WIRE8080 WZH1.5MM-10P 1
69 R113 0805 1
70 U15 SOT23-5 1
71 FAN SIP-2 1
72 R117 1206 1
73 D10 SOT-23 - DUPLICATE 1
74 C120 0805 1
75 R116,R115 0603 2
76 U3 SO-8 1
77 U4 SO-8 1
78 U9,U12 SO-8 2

附件

附件名 下载
RT300-MK.IV_SCH.pdf
RT300-MK.IV_PCB.PcbDoc
RT300-MK.IV-PACK#2.PcbDoc
RT300-MK.IV_BOM.xls
RT300-MK.IV_LCD_DEBUG.bin
RT300-MK.IV-PACK#2.pdf
RT300-MK.IV MANUAL.pdf
RT300-MK.IV_LCD_REV1.2.bin

成员

评论(172)

成功
工程所有者当前已关闭评论
LCDS 回复

这个工程很棒啊,要是能有一个介绍视频或者演示视频就更好了!

LCDS 回复

距提交截止仅剩58天,立即完善项目有机会赢3万元现金大奖、知名创投机构投资意向、名企名校资深评委指导、优秀项目全方位包装宣传机会;更多大赛详情见:https://diy.szlcsc.com/posts/34f1707c52034835810b0b5719b583bb

LCDS 回复

温馨提示:记得在PCB上印制大赛logo,并拍照上传哟~

XACT 回复

固件可能会有一些改动,请留意更新。

sdmcu51 回复

我感觉这作品,拿名次没问题。预祝拿到第一名。楼主有意公布原代码吗?

XACT 回复

@sdmcu51  源码暂时不公布

valk 回复

带负载能力好像有点问题,空载30V,满载降了1.多V,降了有点多

XACT 回复

@valk  你用的是我的板子还是自己画的

XACT 回复

@valk  另外你输入电压是多少,满载时有没有跳到CC,电压调低一些是否会出现这种情况

LCDS 回复

记得上传相关视频至大赛官网哟!

scarrr0725 回复

拿了獎別忘記在群裡發個大紅包啊

q492690882 回复

非常的NICE,期待出套件

XACT 回复

@q492690882   套件翻车概率太高了,不做套件

stig3 回复

别的都好说,这个大电感有没有什么替代的或者购买链接,实在是找不到。

XACT 回复

@stig3  那个电感要自己绕的,目前市面上还没有,只能定制,费用非常高

ZZL 回复

@XACT  磁环的参数方便提供下吗,还有能用两个功率电感替代吗

XACT 回复

@zeliny  耦合电感的参数我已经放在评论区里了

XACT 回复

@zeliny  恐怕不行,之前试过用两个电感,但耦合电容是MLCC,压电效应会导致其剧烈啸叫,把耦合电容换成MKP的就不叫了,就是体积太大了

jixin001 回复

这个项目特别棒,练就这样的项目绝对不是一天两天就开发出来的。想听一下作者背后的故事,这个项目从哪里来,经历了怎样的辛酸,又想往哪里去?

XACT 回复

@jixin001  RT300系列项目从去年8.20开始,截止到现在,从无到有,体积从大到小,从电位器到数控,已经迭代更新了8个版本,当时只是想做一款廉价,性能又强劲的可调电源模块(对比其他的升降压模块),然后刚开始做的时候遇到了不少bug(电流测量不准,负载调整率差...),不过后来就慢慢改进掉了,成了现在这样子,但这恐怕是RT300-MK.IV的最后一个版本了,因为拓扑结构特性,效率偏低,后续会进行第二次大版本迭代,在同等参数下(可能会有所提高),优化其效率并再一次缩小体积。

ZZL 回复

@XACT  感谢解答,我看sepic的资料可以用两倍电感值的功率电感代替耦合电感,自己绕电感比较麻烦,手工差问题多。

XACT 回复

@zeliny  可以,但你得更换其他材质的电容作为耦合电容,我的耦合电容用的是MLCC,如果使用分离电感方案,耦合电容会经过大量的纹波电流,一旦PWM占空比过低发生不连续现象,MLCC就会因为压电效应发出剧烈啸叫,之前也用过分离电感方案,但那用的是MKP电容

LCDS 回复

“GD32杯”第五届立创电子设计大赛【网络人气TOP榜单】更新中,入榜TOP10将获得1000-5000元奖励,详见:https://diy.szlcsc.com/posts/77584d2f66a34eed97ebf5ae488004fb

xxdz12345 回复

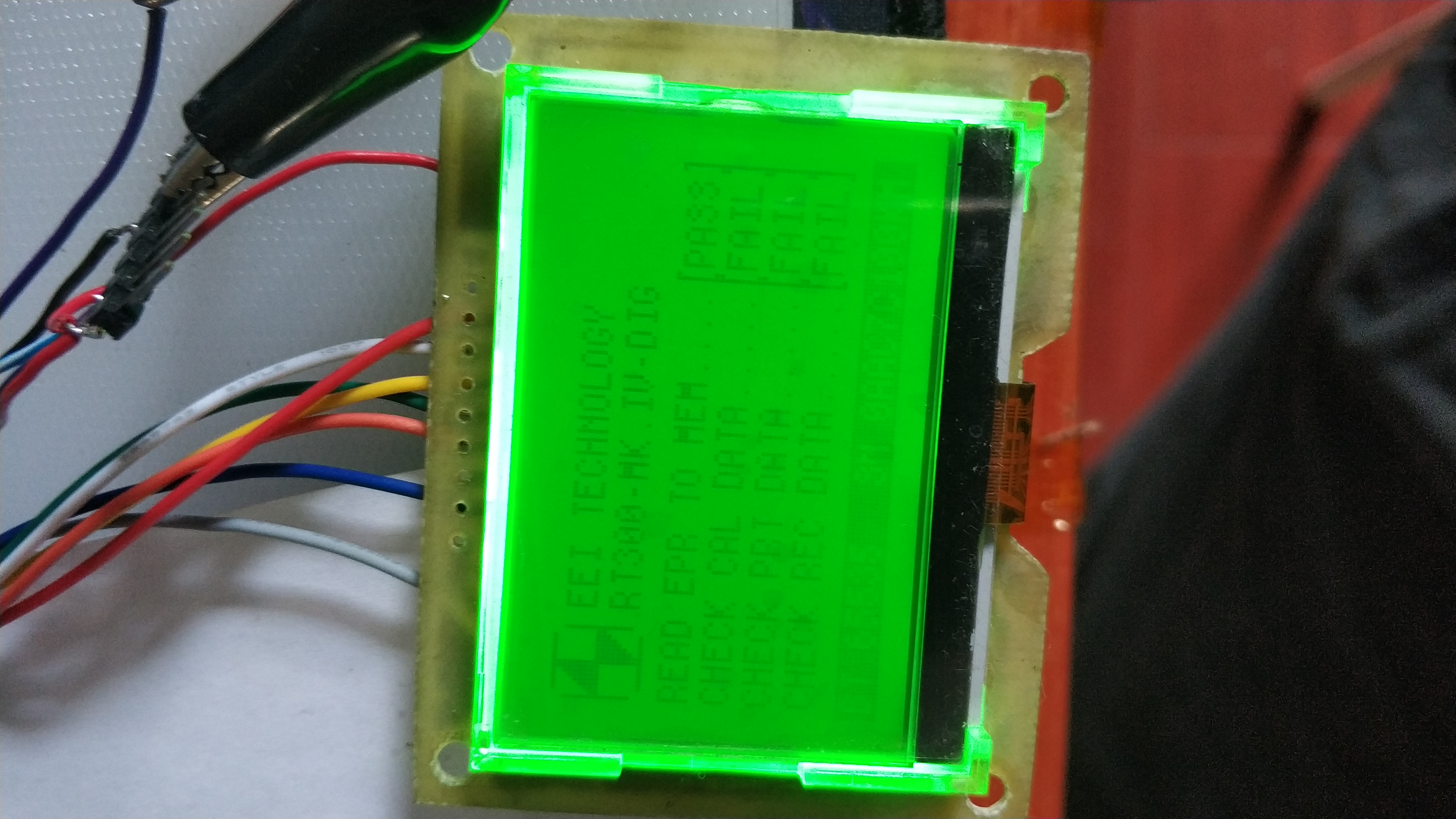

楼主 我用的LX 的屏 对比度偏低 能不能调高后发我固件  断断续续焊了好几天 额 额😓

CON1925 回复

谢谢

xxdz12345 回复

感谢 楼主的分享和嘉力创的大力支持。 让我们这些业余时间有了充实的生活。
这个电源已经做好了,很不错 。当然有些小问题 楼主都在评论区说明了。还有输出有较大的电容会保存电压,调高电压后再调低电压不会随即跟谁,要等电容放电后才行 这点注意下,我是加了个1K放电电阻够用了 。期待楼主的固件更新,比如加LCD对比度调节。。。。

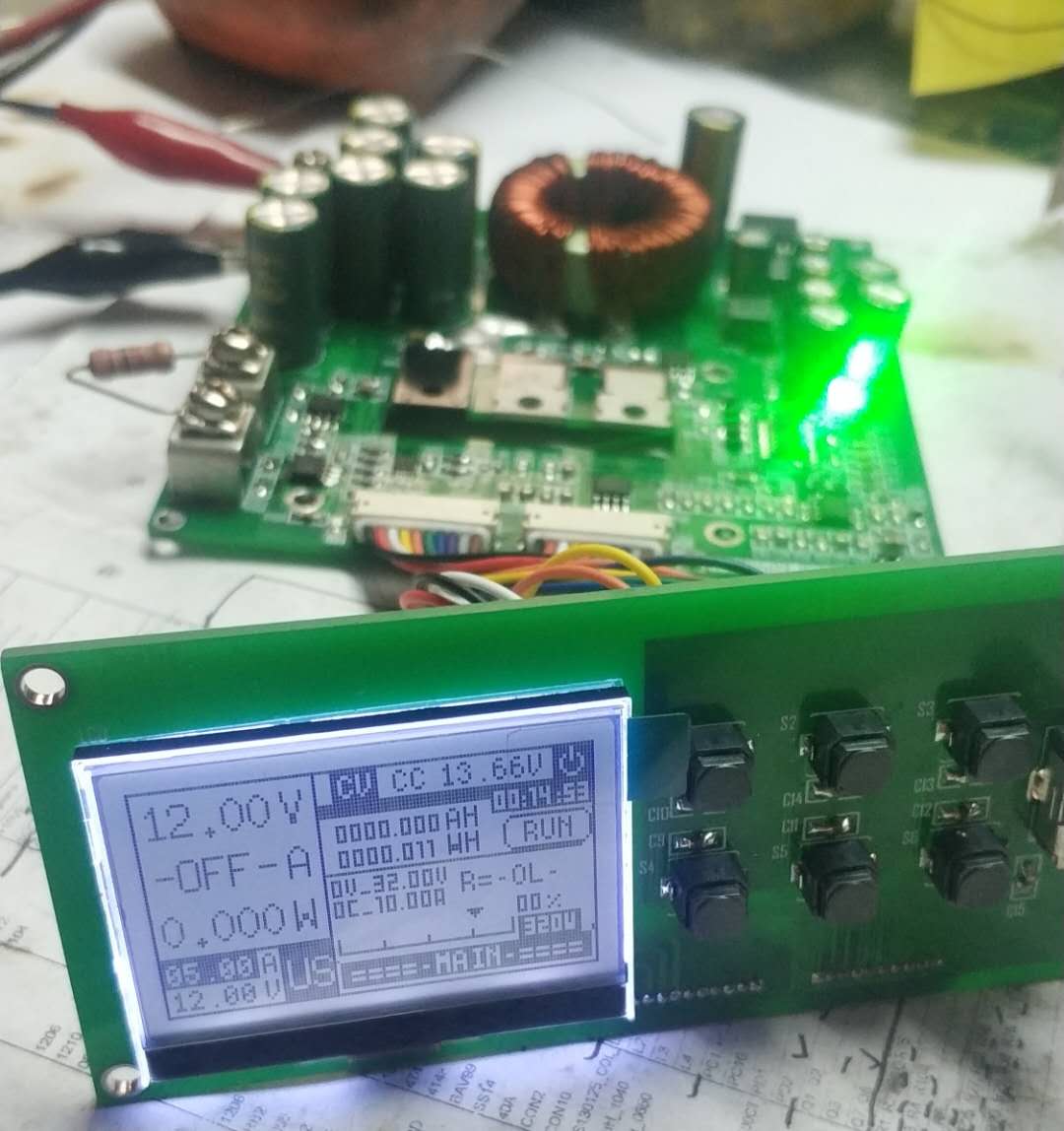

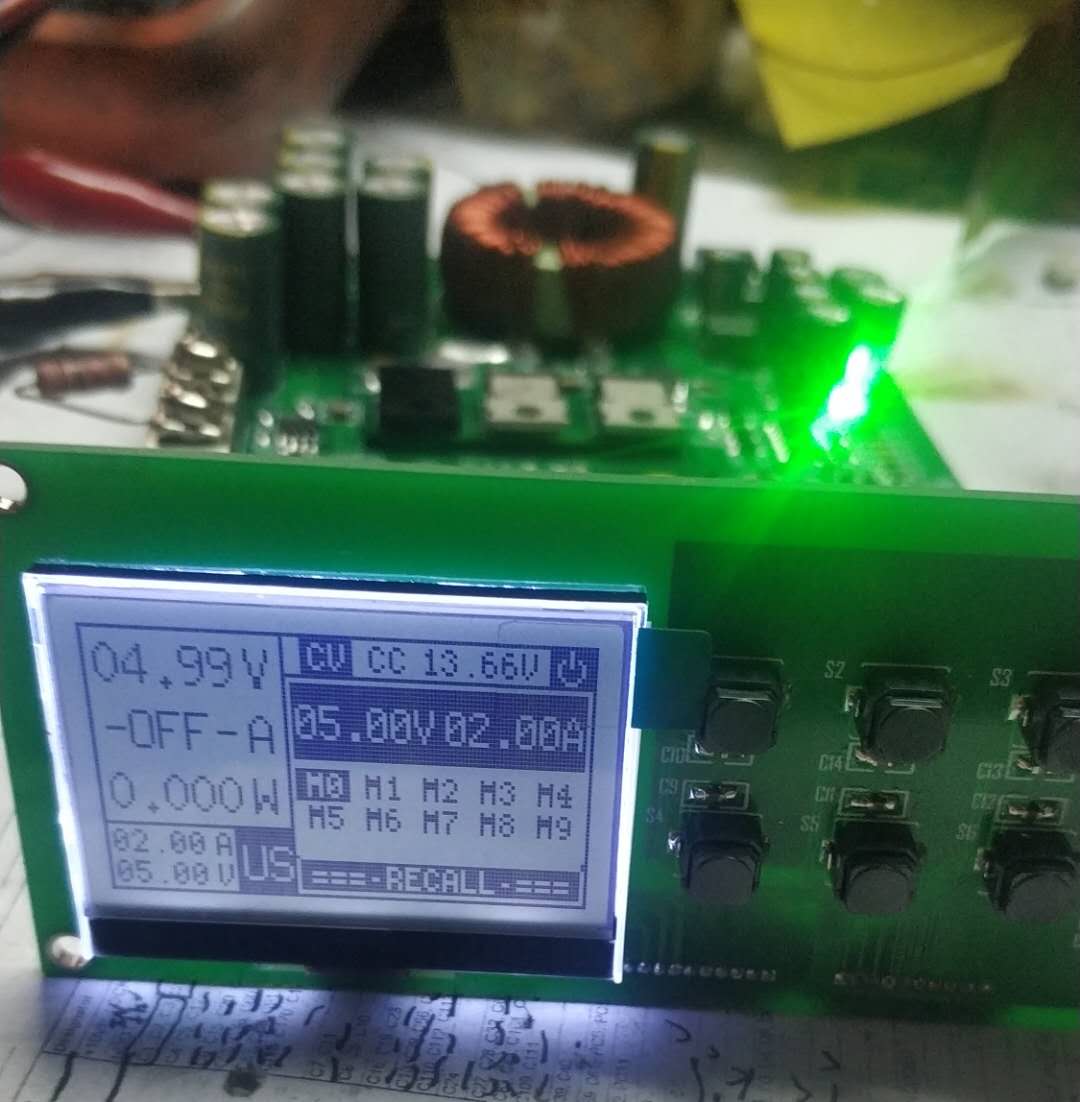

微信图片_20201016082350.jpg微信图片_20201016082340.jpg微信图片_20201016082353.jpg微信图片_20201016082359.jpg微信图片_20201016082415.jpg微信图片_20201016082418.jpg

XACT 回复

@xxdz12345  储能电感不要用铁粉,不然发热会很严重,最好用铁硅铝的

XACT 回复
  • 近期在淘宝有非常多的假ADS1115,其分辨率只有12位,最好买ADS1115模块,从上面拆下使用,或者在立创商城购买。

WQY1 回复

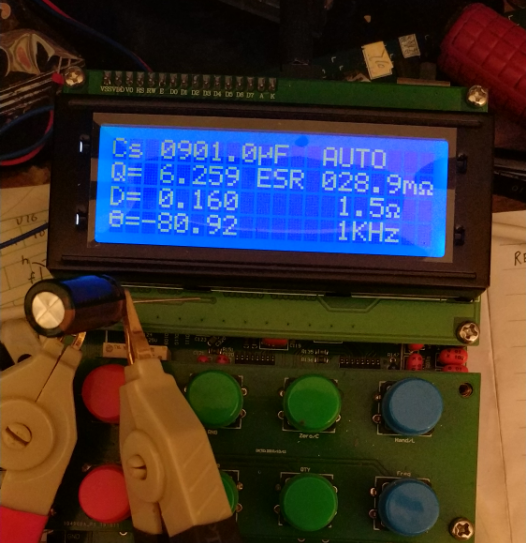

楼主 那个1000uf的电容是怎么选用的?某宝**ESR < 0.04Ω 好像并不好找**

XACT 回复

@WQY1  我买的这一家https://m.tb.cn/h.4Y88vOq,ESR只有不到30mΩ

yibin 回复

恭喜入围,能否给一个用OLED屏的固件呀?采购材料准备做一套自己玩!

XACT 回复

@yibin  测试稳定后会提供。

LEI111 回复

C62, PC11这两个220uf电容bom里面是0805,这个找不到啊

XACT 回复

@LEI111  C62是0805 106, PC11是1206 104

LEI111 回复

@XACT  谢谢

zyx666 回复

楼主  我是小白一个看了半天了  想问下bav99和c120这两个个元件的作用是啥

XACT 回复

@zyx666  加入了微分环节,打开输出时减小超调量

LEI111 回复

第一个程序烧进去之后电压电流就显示不正常,电压一点几,电流六百多,而且设置里面不能进行调整,进入保护设置里面旋转或者按压编码器没有反应,几秒钟就跳回主界面这个大概是哪儿出了问题?

LEI111 回复


XACT 回复

@LEI111  用DEBUG固件设置完才能刷入另一个,还有就是RP1排阻是不是虚焊了,编码器不能动用该是RP1有问题

LEI111 回复

谢谢,确实是排阻没焊接好,重新焊接后可以调整设置,刷入第二个程序后也进入了主界面,不过输入电压检测的数值还是一直六点几伏,输出电压1点几伏,电流显示二十几安,按下输出开关后无法打开开关,不知道是哪儿出了问题

XACT 回复

@LEI111 确认一下ADC以及外围是否焊接完整 ,然后在"SYSTEM"项里调整C.V CAL 和 C.C CAL到200左右

LEI111 回复

@XACT  重新焊接后输入电压正常,不过输出电流还是不正常,一直二十几A,一直处于过流保护,这个大概是哪一部分?

XACT 回复

@LEI111  两个采样电阻焊了没

XACT 回复

@LEI111  负压出来没有

yibin 回复

感谢开源这么好的利器,差不多完成了,现在有一个问题就是,输出电压可以校的很准,就是设置电压和输出电压不一致,输出电压值可以校准和万用表一样,线性也不错,就是设置电压和输出电压差很多,设置1v输出是1.76,设置10v输出是18.81,麻烦指点一下这个需要调整哪儿?谢谢了!就差这点了。

XACT 回复

@yibin  VFB和VFB_MCU的这两对电阻分压比例是否一致

yibin 回复

@XACT  我按照图纸上装的36K和4K,你提醒了我,按道理分压比是一样的,我改成和旁边一样的18k和2K,正常了,谢谢!

Daviddao 回复

师傅你好,请问一下我用0.75的线绕电感可以吗?

lmjzyq 回复

请问mos管用什么型号

XACT 回复

@lmjzyq  一个IPP034N08或者两个IRFB3607

xiechengnan 回复

非常感谢楼主的的共享。真好。

scarrr0725 回复

卧槽界面好评啊。好看!!!!

lmjzyq 回复

@XACT  谢谢,请问有交流群可以加入吗

LEI111 回复

那个散热片是买来大小差不多的自己打孔的吗?

XACT 回复

@LEI111  https://m.tb.cn/h.4W3ZayF ,选择长60MM

TanYangChun 回复

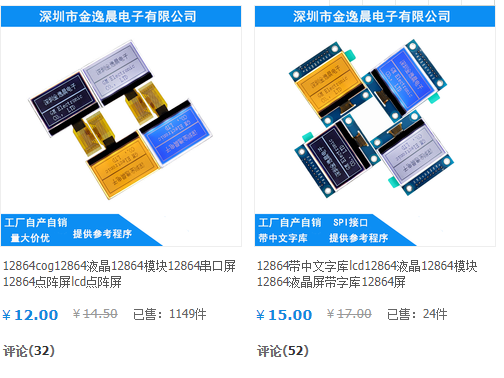

请问作者,金逸晨的黑白负显屏,买哪一款啊,店里没有介绍是几寸的,问客服也不说,如果方便的话可以给一下连接吗

lmjzyq 回复

我想问一下楼主那个1206精密电阻2k的可以用0805精密电阻代替吗? R21

XACT 回复

@TanYangChun
https://item.taobao.com/item.htm?spm=a1z10.3-c.w4002-22809804208.10.1f2c2e66urrXSM&id=520379236144
和PACK#2板上的接口不兼容,如果要用这个就得重新画PACK#2的板子

XACT 回复

@lmjzyq  可以

TanYangChun 回复

@XACT  十分感谢,刚刚在做的时候突然想起来一个问题,作者的bom里所有的贴片电容都没有给出参考耐压值,自己随意买的有些电容买的耐压值低于实际使用电压问题就打了,请问一下作者,有哪些贴片电容的耐压值是需要注意的。

XACT 回复

@TanYangChun   C1 C2 C3 C12 C13 C14 PC11用50V的,C7 C8 C9 C10用100V,其余16V就行

LEI111 回复

我这一直时好时坏的,有时候接电后一切正常,有时候就不进行任何操作的情况下电压电流就有显示,而且不能打开输出,断电等一会再通电又好了,过一会又坏了IMG_20201116_175709.jpg

XACT 回复

@LEI111  检查ADC以及周边元件

LEI111 回复

@XACT  谢谢,好像是XL1583的GND脚没有焊接好,重新焊接后正常了

caodeyun 回复

XACT  你好我是否可以直接下载附件打样来制作一个?算不算侵权?

XACT 回复

@caodeyun  当然可以,只要不作为商业用途

mender5 回复

楼主,高对比度的固件也可以发我份吗,我找了个屏显示正确,只是非常淡,

mender5 回复

@XACT,高对比度的固件可以发我一份吗,我的邮箱mender5@sina.com

mender5 回复

@xxdz12345  高对比度的固件可以发我一份吗,我的邮箱mender5@sina.com。谢谢啦

lmjzyq 回复

我已经制作成功了,非常感谢楼主能够开源这么好的作品,现在编码器拧一格为什么会跳两个数字,菜单键也是连跳两个,我用的是ec11编码器。
还有楼主应该再介绍里说一下要把boot0短接到地。像我这种没有使用过st单片机的人来说,下载完程序运行了一次重新上电就没又显示了。经过百度才知道boot0还需要接地

XACT 回复

@lmjzyq  你用的应该是20定位20脉冲的编码器,换成30定位15脉冲的就行了,这一点忘记在介绍里说了

lmjzyq 回复

@XACT  确实是20定位的,手里全都是20定位的,淘宝上没见有30定位包邮的呢

XACT 回复

@lmjzyq  1688有

hndyang 回复


liwyu 回复

请问作者,这个可以给电池充电吗?

XACT 回复

@liwyu  当然可以,电池别接反就行

lmjzyq 回复

楼主你好,你的数控电源做出来正常使用很好,但是我发现用镊子故意短路触发恒流模式再恢复正常后发现输出电压偏高,而且每一次故意触发恒流后输出电压都会比上次高,请问这是硬件问题还是软件有问题?IMG_4180.JPG
测试的时候我怕炸管在输入电源上串了个12v21W的白炽灯,使用的是12v电池作为输入电源

XACT 回复

@lmjzyq  检查C120 D10,出现过冲一般来说就是微分环节的问题

yibin 回复

@lmjzyq  恒流转换电路有问题。

LCDS 回复

恭喜您的项目在第五届立创电子设计大赛中获得一等奖和人气奖!

lljlzq 回复

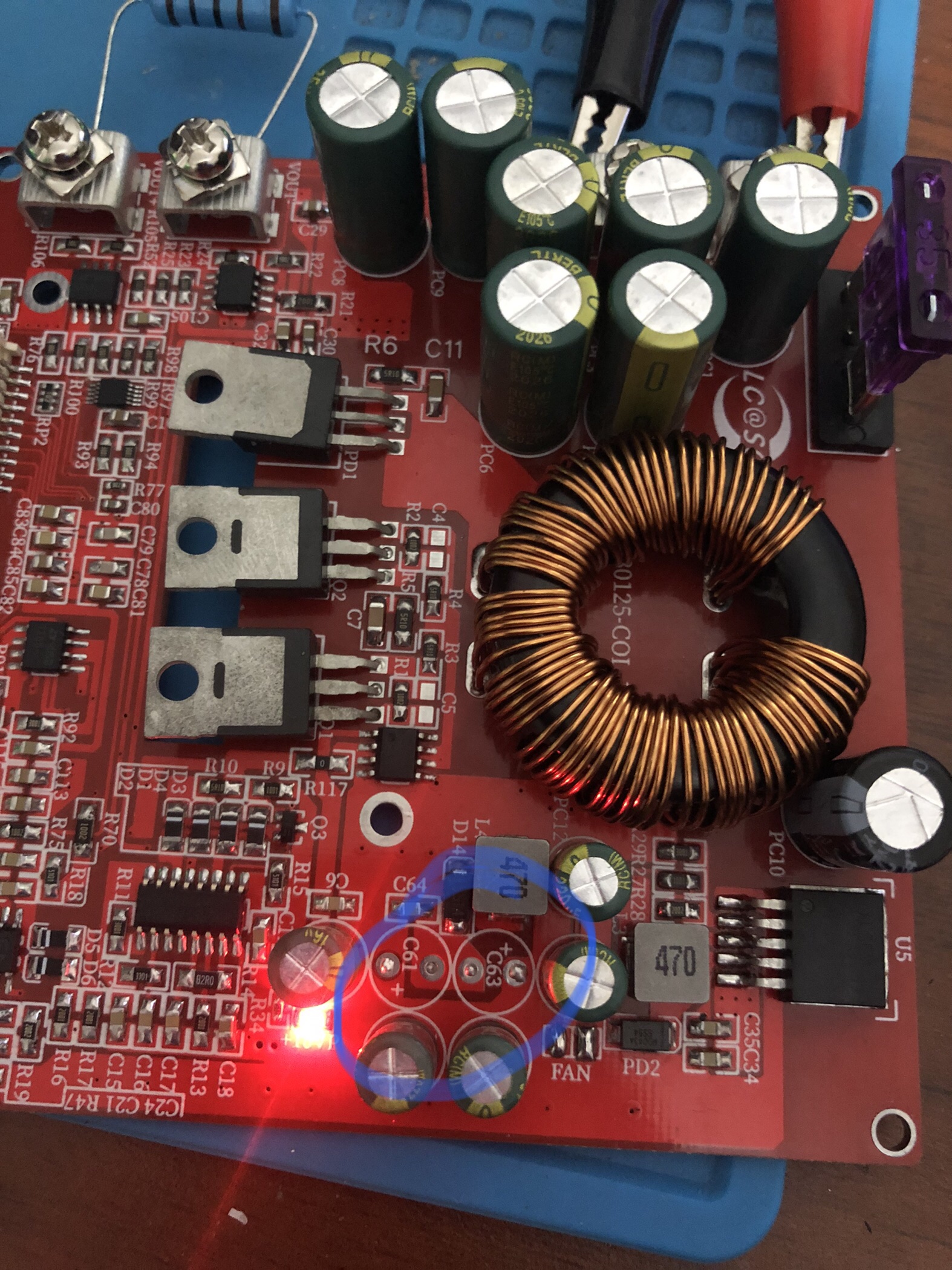

基本完工了,点个灯感谢一下作者,目前还有两个问题:1:关机之后无法立即重启,差不多要等半分钟才能才能通电开机.2:c61和c63两个电容不能焊上去,焊上去就无法开机,指示灯也不亮.有没有大佬知道什么问题IMG_1871.JPGIMG_1872\(20201202-211634\).JPG

XACT 回复

@lljlzq  XL1583负压不起振的问题,主要是因为Buck-Boost负压启动电流大,然后你用的应该是那种小功率的电源,电源的输出电流不足以启动XL1583的负压电路,换大一点的试试(12V 5A以上),另外C61 C63是可以焊接的,没有任何问题,主要是电源功率太小,不足以让负压部分启动。

chen010311 回复

十分感谢大佬提供的优质项目 您之前评论回复的1000uf电容的链接失效了 能否再发一下?

chen010311 回复

@XACT  感谢大佬 另外想问一下有没有群?看到extreme版本的预告 想等等新版本

LEI111 回复

你好,我的有个问题是打开输出后没有按照设定的电压,而是直接到三十几伏然后过压保护关闭输出,能指点一下这是哪儿的问题吗?

XACT 回复

@LEI111  检查U3和负压部分,电压环没有工作,整个都开环了

89C2051 回复

好热闹呀,干脆把问题汇总单独开贴得了

fanhb522 回复

做好一套,有需要的吗?就一套,只图自己动手乐趣。 哈哈😄

chen010311 回复

大佬 请问C62 PC11 bom上写的是220UF 0805电容 这个找不到啊 还有输出电容上加泄放电阻,阻值470R-1K,功率3w 这个具体在哪个位置加 怎么加?

XACT 回复

@chen010311  C62 PC11是104,在板子背面,输出电容是PC8 PC9

JeekZhang 回复

非常好的项目,感谢分享

LEI111 回复

@XACT  换了TL082电压环不起作用啊,换回LT1366或者opa2277都可以,是我的负压太低的原因吗?只有-2.5v左右

XACT 回复

@LEI111  你的负压有问题,正常应该是-5

Jerry0098 回复

C39 C40两端都是接到GND的,有什么讲究吗,谢谢

XACT 回复

@Jerry0098 MOSFET的源极和驱动器的GND离得太远,两边跨接电容用来在管子关断时产生交流通路

chen010311 回复

大佬您好 2个问题  泄放电阻3w的搜不到 能否给个链接?另外本人小白不懂原理。你说的mos推荐有


  • 1X IPP034N08( RdsON :3.4mΩ Qg :69nC Vdsmax :80V)

  • 1X IPP037N08( RdsON :3.7mΩ Qg :88nC Vdsmax :80V)

  • 1X FDP045N10( RdsON :3.9mΩ Qg : 54nC Vdsmax :100V)

  • 2X IRFB3607  ( RdsON :7.3mΩ Qg :56nC Vdsmax :75V)  可是我看板子就只需要3个mos管 您这是给了5个?如何购买?买了之后哪个装哪里?

XACT 回复

@chen010311 推荐的MOS管是让你任选其中一种方案使用,不是让你全部装上去,泄放电阻的阻值470-1000Ω,功率要求3W

chen010311 回复

@XACT 感谢大佬 您的意思就是我买3个IPP034N08装上就好 对吗?另外还是泄放电阻的问题。我能找到的要么就是5w的水泥 要么就是1w的 不知道我是用4个4.7k 1w并起来使用 还是买一个780欧5w的水泥比较好?

chen010311 回复

大佬您好  绘晶的屏幕卖家问要不要带字库?还有主板跟显示面板的连接线 有链接吗?没搜到 都是要自己做头 因为一边是2.54一边是1.25

XACT 回复

@chen010311 不需要字库

XACT 回复

@chen010311 另外连接器和连接线是ZH1.5-10P的

QQ138 回复

可以用0603阻容吗  谢谢

nasus 回复

很感谢老哥提供的开源项目,第一次体验到这种diy的快乐。
有一个小小的问题想咨询一下,就是主控MCU,U7的位置,老哥在BOM里提供了封装LQFP48
请问该选哪一款型号比较好呢?毕竟是这块板子的核心处理部分,性能太差的我怕带不动,性能太好的价格太美丽。。。。

XACT 回复

@nasus 就是STM32F103C8T6,应该可以用APM32F103CBT6替代,不过我没有试过,不知道可不可行

kn4869 回复

考验焊接技术的时候来了

Ayanam 回复

感谢作者


想问下大佬,如果想学开关电源的话看哪本书比较好呢?

chen010311 回复

面板上的按键还有按钮 能否给个链接?还有2块面板用多高的柱子固定?




yibin 回复

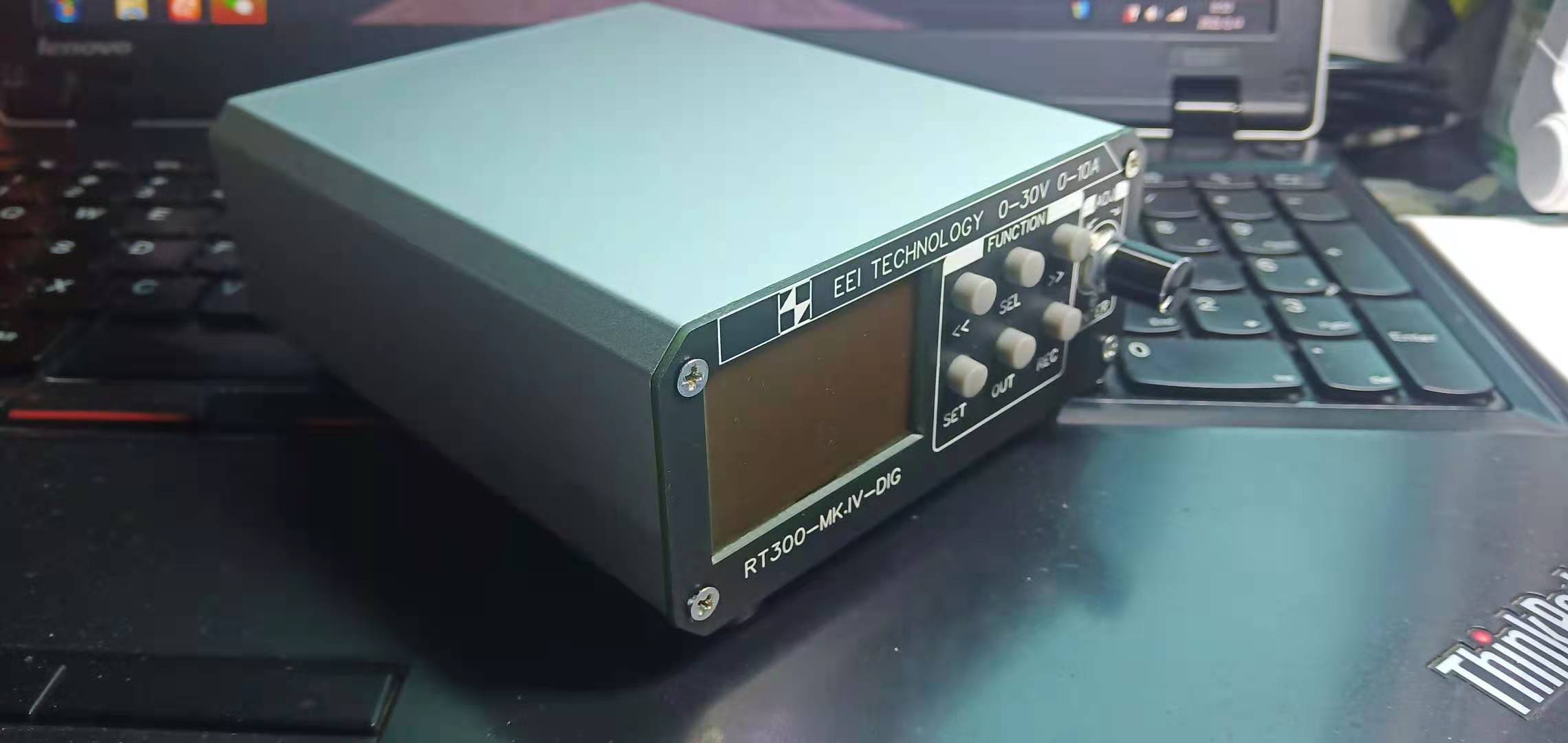

这电源不错,已经做好。 28604749176575490.jpg

Jerry0098 回复

@yibin 太帅了,面板是重新设计了吧,里面是怎么固定的啊? 屏幕还是原来帖子里面1.7寸的吗?

yibin 回复

@Jerry0098 面板针对自己机壳重新设计的,原版的面板和按键板一样的尺寸,没办法装壳子,里面在面板底层留了几个焊盘,焊接铜柱便于固定按键板。

jermy_z 回复

厉害了   学习做大功率电源

chen010311 回复

@XACT 主板是zh1.5的 可是显示板是1.27的 也买不到一头是1.5另外一头是1.27的线材 大佬是自己做的吗?买的话有链接吗

XACT 回复

@chen010311 这个是遗留问题,当时为了应急,直接用单头线焊在面板上,但SYNP2000上改回来了,就忽略了RT300面板上的问题,可以自己把面板的连接器改成ZH1.5的

1803041227qwe 回复

@XACT 可否直接用synp2000的面板?

XACT 回复

@1803041227qwe 显然不行,接口定义都不一样

1803041227qwe 回复

@XACT  大佬  面板上的安全 求个型号。。。找不到你这样的

1803041227qwe 回复

@XACT 抱歉打错字了 面板上的按键 感谢

浩哥520 回复

@yibin 你好,壳子有购买链接吗?谢谢

浩哥520 回复

感谢楼主,好东西,电池充电器维修电源都好用

fenku2020 回复

各位大神 用什么电源给他供电

Jerry0098 回复

@fenku2020 按照帖子里说的,输入电压范围11-30V,功率要足够,起码要5A以上,而且要能满足输出功率。 比如输出24V5A,起码要个150W的输入电源。

XACT 回复

@fenku2020 推荐服务器电源

fenku2020 回复

@XACT  有个12v30多安的服务器电源可以吗

fenku2020 回复

@Jerry0098 多谢指点

XACT 回复

@fenku2020 可以

chen010311 回复

大佬 请教一下boot跳线的作用是什么

XACT 回复

@chen010311 这个不要管他,拉低即可

1803041227qwe 回复

您好 终于焊接好了 但是有个问题始终没有头绪 首先是刷测试程序 只要给STM旁边的SWD上电 直接大电流 检查发现1117-3.3烫手 断开之后刷机正常 通电屏幕没反应。测试发现 只要SWD通电 1117最上面那个叫 跟下面3个脚之间都有3.3V电压 给电源输入输出口通电 +10和locked灯亮起。恢复1117还是发烫 拆下测试+10V正常 最上面那个大的脚位有1.4V 蜂鸣档 黑表笔上面的大脚 跟地之间响 红表笔接上面的大脚位 跟10V那个脚位响 原路原理真的不太懂 但是看到您这个项目就很想做一个 求大佬帮忙分析一下 谢谢

Jerry0098 回复

@1803041227qwe  我最近DIY也遇到了问题,正在排查。 你要首先明确,几个电源都要是正常的才能进行下一步。 +10V +/-5V  +3.3V 电压要OK。  还有不知道你说的"SWD通电"是啥意思,这个是烧录接口,是往外部给烧录器提供电压信号的。  1117发烫有可能是输入电压有点高,导致功耗比较大。我今天测试了1117-3.3,输入电压10V,输出电压会高于3.3V。  所以你可以把1117-3.3的输入引脚撬起来,接到5V看看。  这样应该会好一些。   正常情况下,刷入DEBUG固件就能看到显示了。

chen246499 回复

@Jerry0098 可否留个qq一起讨论一下?

chen010311 回复

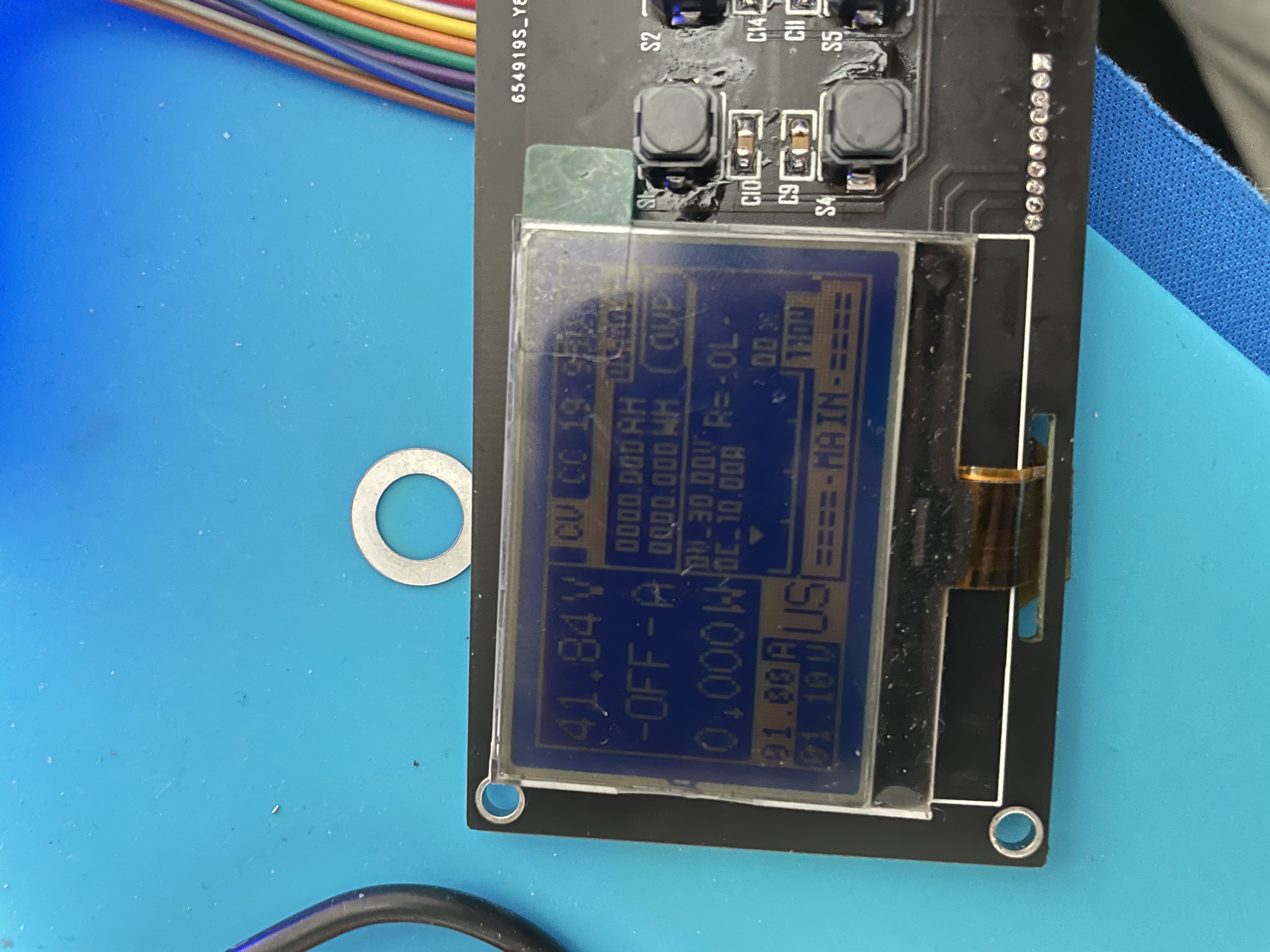

电源使用的20v 5a  设置电压一直是41.84v 按on/off 也没有反应 大佬帮忙看看是哪里问题?

chen010311 回复

另外编码器能否给个链接?自己买的编码器 太高了 盖上盖子 按键按不到了 谢谢

chen010311 回复

@XACT 大佬 帮忙看看 电源使用的20v 5a  开机左上显示电压一直是41.84v 按on/off 也没有反应 大佬帮忙看看是哪里问题?评论里有图片

XACT 回复

@chen010311 测一下实际输出多少,没有输出的话就是ADC没焊好,连锡了

117008 回复

大家配单大概都花了多少钱呀

yrsz 回复

兄弟  这绿色电容哪里买啊  我找不到

Jerry0098 回复

自己焊接的话,要省很多。 主要是器件比较花钱,估计得要100~200元。 你可以按照BOM单大致计算一下。

shilihualang 回复

有半成品没有,套件也行

qiao958092084 回复

您好,请问低通滤波的作用是把pwm转换成模拟电压吗

XACT 回复

yoonsoo 回复

要是彩屏就好了

XACT 回复

彩屏在做了

happyzhou 回复

程序不开源么?

大佬  其他家的f103c8t6能替代吗?

XACT 回复

GD32 HK32实测不行,IIC外设被改动过,程序烧进去就卡死了,其他的不知道。

i2c是控制屏幕的吗? 鲍鱼焊台用hk32是可以完美替换的

XACT 回复

IIC是和ADC还有EEPROM通信的,GD32直接卡死,HK32时不时会出现漏发数据,错位的问题

原来如此,那没办法了,只能等后年再做了

hnsdyhj 回复

有没有专门指导制作的群呀

wanfoido 回复

你好,请问一下两个mos管并联是为什么呢

XACT 回复

主要为了对比一下小管并联和单个大管的发热情况

wanfoido 回复

请问这一部分是做什么用的呢,为什么要将输出电压VO通过开关管接到同相端

XACT 回复

微分环节,抑制输出电压过冲

wanfoido 回复

@XACT 好的,谢谢。

W4TER 回复

要达到最大30V8A输出,需要输入电压以及电流多少?因为帖子内容是最大输入30V,有点不太懂....

XACT 回复

10-30V的输入范围,在此范围内可以实现0-30V的满范围输出,并且保持最大功率稳定运行(前提是你输入电源的功率要够)

vzzc 回复

楼主  新版什么时候出啊? 快完成了吗?

XACT 回复

在做显示部分

好的  期待

坏坏 回复

小白求源码?哪个是源码啊?求指教谢谢

XACT 回复


坏坏 回复

求教我。我只为学习。刚学习编程。可以吗?可以加我微信15360970053发我谢谢。要是不方便也可以发我QQ707467228@qq.com。行也不行都感谢了。

chaoyueziwo 回复

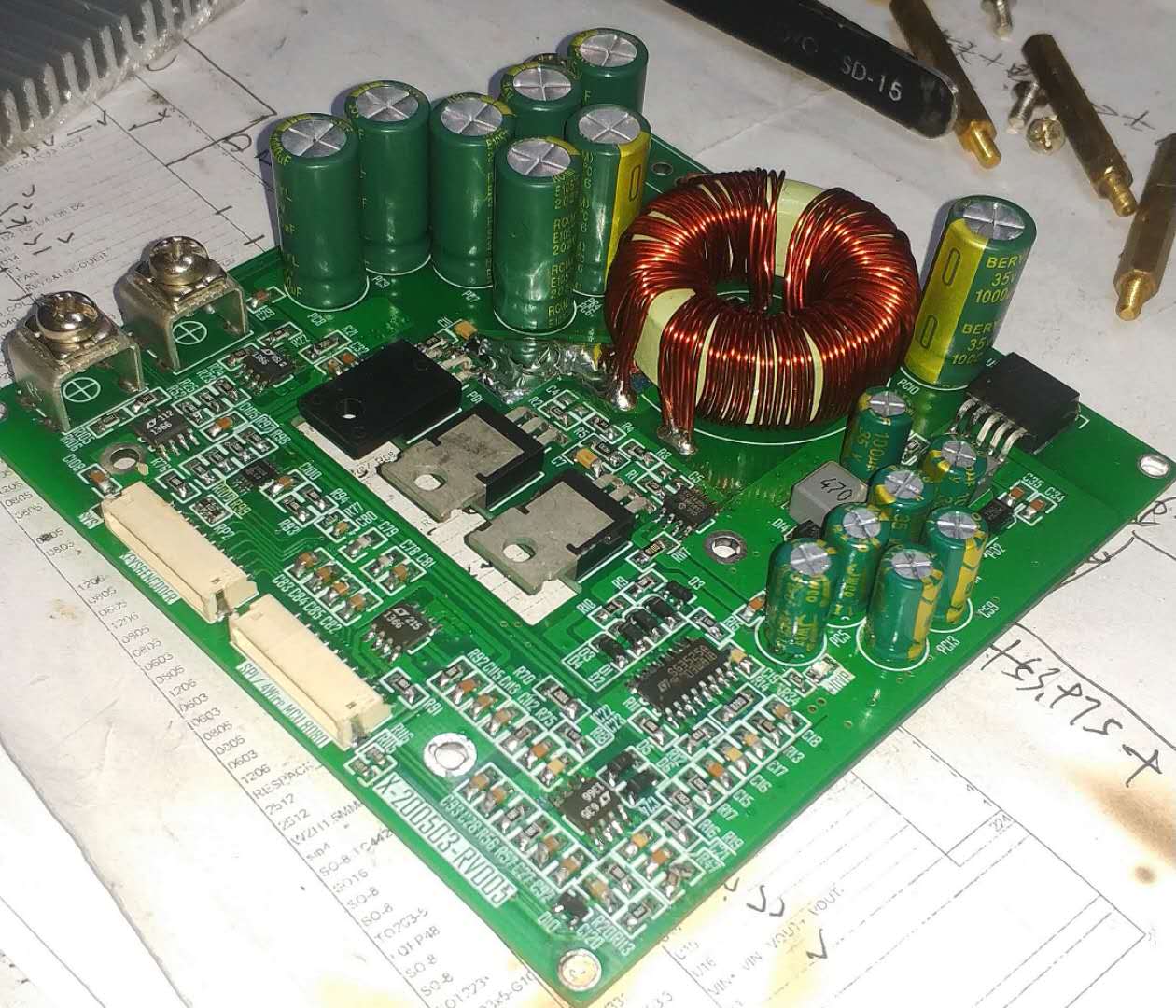

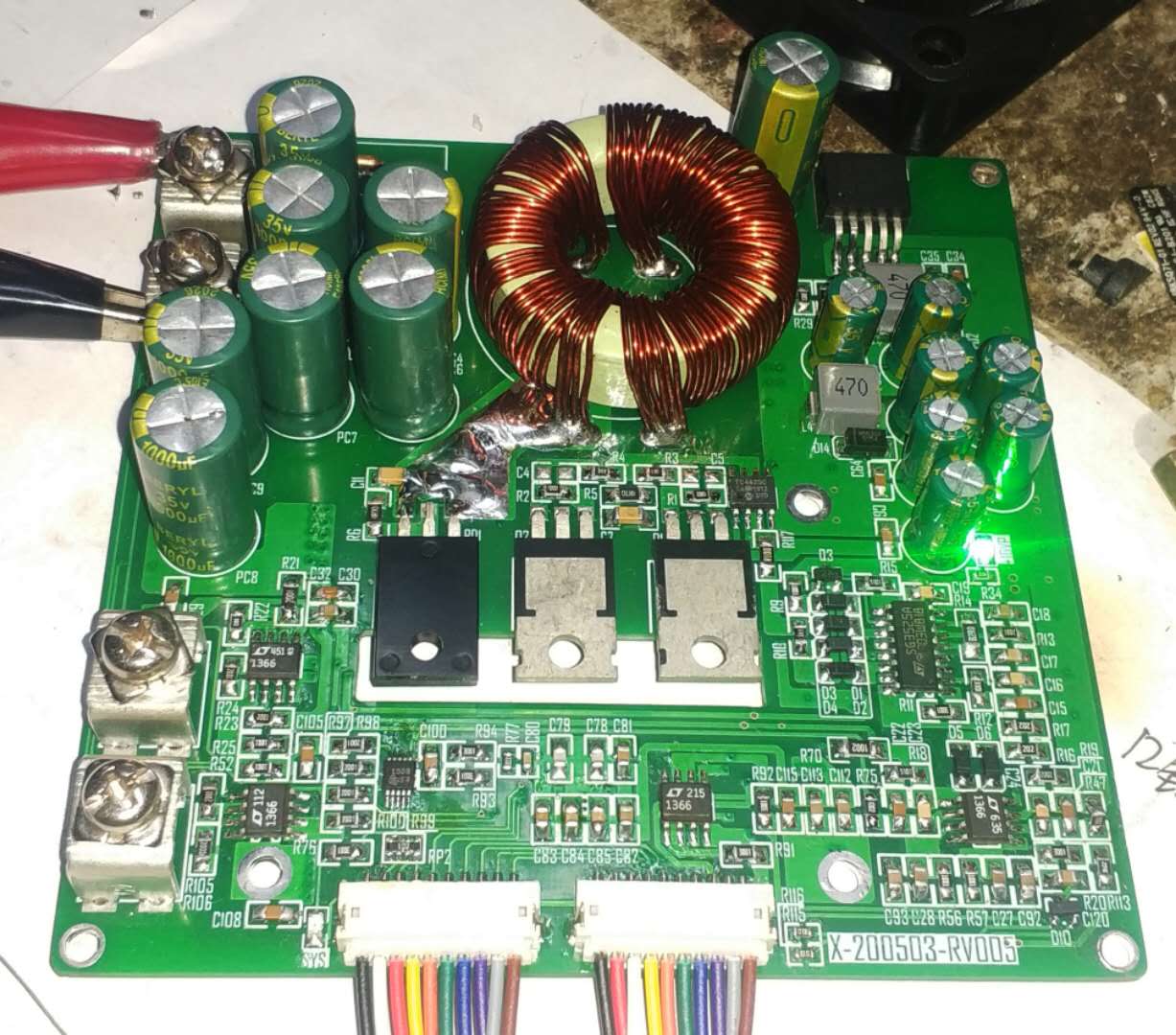

请教下大佬,你在调试过程中遇到的电感啸叫问题,最终是怎么解决的?我在做这种限压恒流电源时,遇到调节电流值时,电感啸叫,环路不稳的现象,电流值上下跳,还请不吝赐教,感谢。

biao11 回复

想问一下在电路图中U15/LMV331 管脚连接是否正确?我查了一下LMV331的封装管脚:1和3脚是输入 2脚接地 5脚vcc 4脚输出 ……有些看不懂请大佬们解答一下谢谢!

chen001 回复

大佬,有交流群吗

liangye0920 回复

兄弟,在哪找源码啊,找了半天没找到

liangye0920 回复

兄弟,在哪找源码啊,找了半天没找到程序代码

yibin 回复

没有源代码,只有HEX。

zzj 回复

大佬,请出套件!

goToTop
svg-battery svg-battery-wifi svg-books svg-more svg-paste svg-pencil svg-plant svg-ruler svg-share svg-user svg-logo-cn svg-double-arrow
