<h3 style="line-height:1.8;">* 1、项目功能介绍</h3>
<hr>
<p>摄像头是笔记本电脑中走线较长（通常要使用 FPC线跨越整个屏幕），通讯速度较高的设备。之前大多采用 MIPI 总线（CSI/DSI）。</p>
<p>但是随着时代的发展，USB 总线以便于调试和成本更低的优点逐渐取代了 MIPI Camera。为了评估USB设计，在研发阶段需要一个稳定的 USB 摄像头发送可预测的图像，这次就基于 WCH 的 CH32V305 设计一个虚拟摄像头，将自身报告为一个 USB RGB 摄像头，稳定的发送彩条视频，这样，在研发阶段可以用来评估FPC线信号质量。</p>
<p style="line-height:1.8;"> </p>
<h3 style="line-height:1.8;">*2、项目属性</h3>
<hr>
<p>原创，首次公开。</p>
<p style="line-height:1.8;"> </p>
<h3 style="line-height:1.8;">* 3、开源协议</h3>
<hr>
<p>OpenAtom Open Hardware License，Version1.0（OpenAtom OHL 1.0）</p>
<p style="line-height:1.8;"> </p>
<p style="line-height:1.8;"><strong><span style="color:#0093e6;">请在竞赛阶段填写 ↓</span></strong></p>
<p style="line-height:1.8;"> </p>
<h3 style="line-height:1.8;">*4、硬件部分</h3>
<hr>

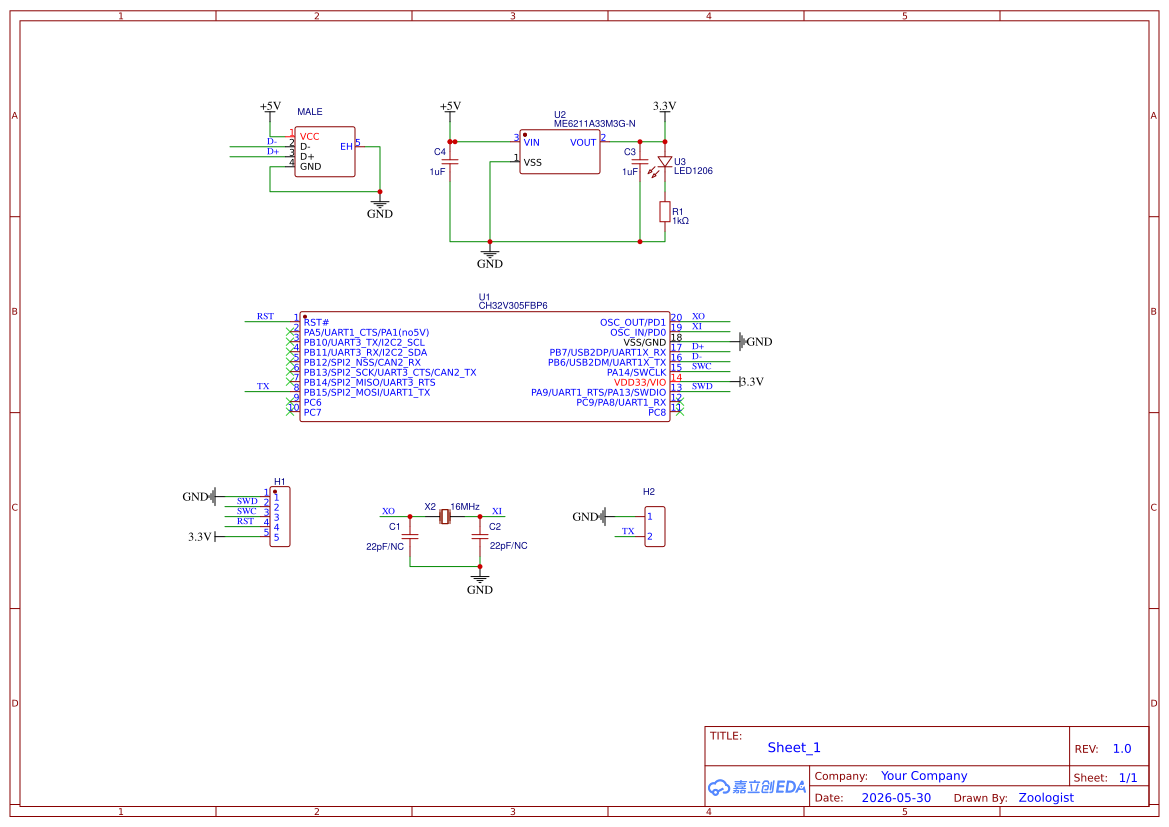

<p>整个设计非常小巧，相当于Ch32V305 的最小系统，为了使用 USB High Speed， 这里外挂了一个16Mhz 晶振。</p>
<p><img src="//image.lceda.cn/pullimage/fZQrf5bFkSKo2xAVufRPWsiyEVZkgOHCK9Qqk2eC.png" alt="fZQrf5bFkSKo2xAVufRPWsiyEVZkgOHCK9Qqk2eC.png"></p>
<p>PCB 设计如下：</p>
<p><img src="//image.lceda.cn/pullimage/fmWlo6vAM1HiLyagdqnE5aAhTVKwxl67h92YbmoM.png" alt="fmWlo6vAM1HiLyagdqnE5aAhTVKwxl67h92YbmoM.png"></p>
<p>最终成品是刚好可以装入U盘大小的透明外壳中。</p>
<p><img src="//image.lceda.cn/pullimage/y0XC38SLFXhVzaazzKVBfq1AlIyqzuV5FgVeWaUW.png" alt="y0XC38SLFXhVzaazzKVBfq1AlIyqzuV5FgVeWaUW.png"></p>
<p style="line-height:1.8;"> </p>
<h3 style="line-height:1.8;">*5、软件部分</h3>
<hr>
<p>编译工具使用MounRiver Studio 2 , 这是WCH 系列官方指定的 IDE, 完全免费；代码没有使用任何架构，直接基于官方的 CH32V307EVT 中的 USB HighSpeed KM 例子修改而来。</p>
<p>为了让USB 摄像头跑起来，第一步要使用正确的描述符，将自身报告为 USB Camera 设备，如果这一步正确，那么插入设备之后设备管理器中会出现 Camera 设备。</p>
<p>第二步是要USB设备响应以下命令：</p>
<p>1.GET_INFO SU_INPUT_SELECT_CONTROL</p>
<p><img src="//image.lceda.cn/pullimage/ozpvhQEfedrDpxSctaoOJH8lF3am8fW4Tj3PvaAa.png" alt="ozpvhQEfedrDpxSctaoOJH8lF3am8fW4Tj3PvaAa.png"></p>
<p>2.GET_INFO PU_BRIGHTNESS_CONTROL</p>
<p><img src="//image.lceda.cn/pullimage/ZIYZEYAEDe7l375MdRJFSpKcH4ROM9wy5htFgLDL.png" alt="ZIYZEYAEDe7l375MdRJFSpKcH4ROM9wy5htFgLDL.png"></p>
<p>3.GET_MIN ProcessingUnit</p>
<p><img src="//image.lceda.cn/pullimage/Rgugc7B5o7oxPgW7zRcH9wXIpzWEY8bsgGS6S04E.png" alt="Rgugc7B5o7oxPgW7zRcH9wXIpzWEY8bsgGS6S04E.png"></p>
<p>4.GET_MAX ProcessingUnit</p>
<p><img src="//image.lceda.cn/pullimage/1DQUtGCQtLjVVgO3qIInFKv93VWcqbKoEn1ztbou.png" alt="1DQUtGCQtLjVVgO3qIInFKv93VWcqbKoEn1ztbou.png"></p>
<p>5.GET_RES processingUnit</p>
<p><img src="//image.lceda.cn/pullimage/l6X8H4aHkWKiJmuCyeoWKLY5BCtkGh7fYGwTYvrY.png" alt="l6X8H4aHkWKiJmuCyeoWKLY5BCtkGh7fYGwTYvrY.png"></p>
<p>6．GET_DEF ProcessingUnit</p>
<p><img src="//image.lceda.cn/pullimage/BioQpzwsrUVUu7uyld0PwtkxSYSPomSwiMT0885N.png" alt="BioQpzwsrUVUu7uyld0PwtkxSYSPomSwiMT0885N.png"></p>
<p>7.GET_CUR ProcessingUnit</p>
<p><img src="//image.lceda.cn/pullimage/S9FRObOGna3AVj0wSF1rKgIVr1m0NQ1eetIq5hXh.png" alt="S9FRObOGna3AVj0wSF1rKgIVr1m0NQ1eetIq5hXh.png"></p>
<p>8.SET_CUR ProcessingUnit （主机对设备发数据）</p>
<p><img src="//image.lceda.cn/pullimage/XU4eocPdqF1fr9VdWZjAuMzsXaxetAVo47Ed2N7V.png" alt="XU4eocPdqF1fr9VdWZjAuMzsXaxetAVo47Ed2N7V.png"></p>
<p>9.GET_CUR Video_Streaming (主机打开摄像头软件之后才有)</p>
<p><img src="//image.lceda.cn/pullimage/xZeYXM7QSBOXjbffbDwOjAMGZ3dumTFrbXz7YYDP.png" alt="xZeYXM7QSBOXjbffbDwOjAMGZ3dumTFrbXz7YYDP.png"></p>
<p>10.GET_MAX VideoStreaming</p>
<p><img src="//image.lceda.cn/pullimage/28BmVHXHzmadESNdqVByXEYEkoJEEiIp6YwXzkJ9.png" alt="28BmVHXHzmadESNdqVByXEYEkoJEEiIp6YwXzkJ9.png"></p>
<p>11.GET_MIN VideoStreaming</p>
<p><img src="//image.lceda.cn/pullimage/H2WBTEehFbN5TCcpFnLtqKX4LUENLBDda4nTmZoq.png" alt="H2WBTEehFbN5TCcpFnLtqKX4LUENLBDda4nTmZoq.png"></p>
<p>12.SET_CUR VideoStreaming</p>
<p><img src="//image.lceda.cn/pullimage/sK3RAclBHplpXYjQCZXF36mwFejvvMVNDZfY85Y3.png" alt="sK3RAclBHplpXYjQCZXF36mwFejvvMVNDZfY85Y3.png"></p>
<p>接下来构建数据进行发送。需要特别注意的是发送格式，这里使用的是2 Bytes 的Package：02 80/81。 02表示当前头长度是 2Bytes；80 和 81 是用于告知主机当前数据已经发送完成一帧。例如：</p>
<p>第一个 package ： 02 80 第一帧内容1</p>
<p>第二个 package ： 02 80 第一帧内容2</p>
<p>………</p>
<p>第N个 package ： 02 80 第一帧内容N (在此，一帧的内容已经发送)</p>
<p>第N+1个 package ： 02 81 第二帧内容1</p>
<p>………</p>
<p> </p>
<p>需要特别注意的是：对于 YUV 和 RGB 格式的图片，每一帧的长度是固定的，YUV 是 （长度x宽度）x1.5 字节，RGB 是（长度x宽度）x3字节。如果发送的长度不正确，摄像头是无法显示的（现象是设备管理器中正常，但是打开相机软件后显示报错，或者一直黑屏）。</p>
<p>为了实现一个彩条滚动的效果，我们定义一个足够长的Buffer, 显示的内容是在这个 Buffer 中滚动的一个窗口，每次将要显示的内容填充到发送缓冲区即可无需再次计算。</p>
