描述
<h3>1、项目功能介绍</h3>
<p style="line-height:1.8;">基于SF32LB52模组的小智AI项目,</p>
<h3>2、硬件部分</h3>
<p style="line-height:1.8;">基于基础营的原理图做了一些调整.电阻电容更换了贴片.</p>
<p>主控立创 · 黄山派SF32LB52模组 这是一款主控待机电流只有10mA的低功耗主控，其应用领域在智能穿戴、智能家居领域。</p>
<p style="line-height:1.8;">供电把原来的电池仓换成了插接的方式.喇叭也换成了插接方式.</p>
<p style="line-height:1.8;">原始的功放用的是插件版本的.买不到.所以用sot封装的改了一个dip封装的.</p>
<p style="line-height:1.8;">屏幕部分尝试了2个不同的屏幕.</p>
<ul>
<li style="line-height:1.8;">一个是项目推荐的 <a href="https://item.taobao.com/item.htm?abbucket=7&id=694205959541&mi_id=0000EM3lkS8nGFEOOZx2b4y3Pw6Y6mTtg3eNX-EfuHLIjdo&ns=1&skuId=5935329174154&spm=a21n57.1.hoverItem.3&utparam=%7B%22aplus_abtest%22%3A%22caed5120ef085576baf8b5068bf12ee1%22%7D&xxc=taobaoSearch" target="_blank">1.69寸LCD屏幕</a></li>
<li style="line-height:1.8;">一个是自己的ST7796 320 * 360屏幕.</li>
</ul>
<p> </p>
<h3>3、软件部分</h3>
<p>修改了sf32小智ST7796 320 * 360屏幕的支持.通过官方工具链进行的编译下载.</p>
<h3> </h3>

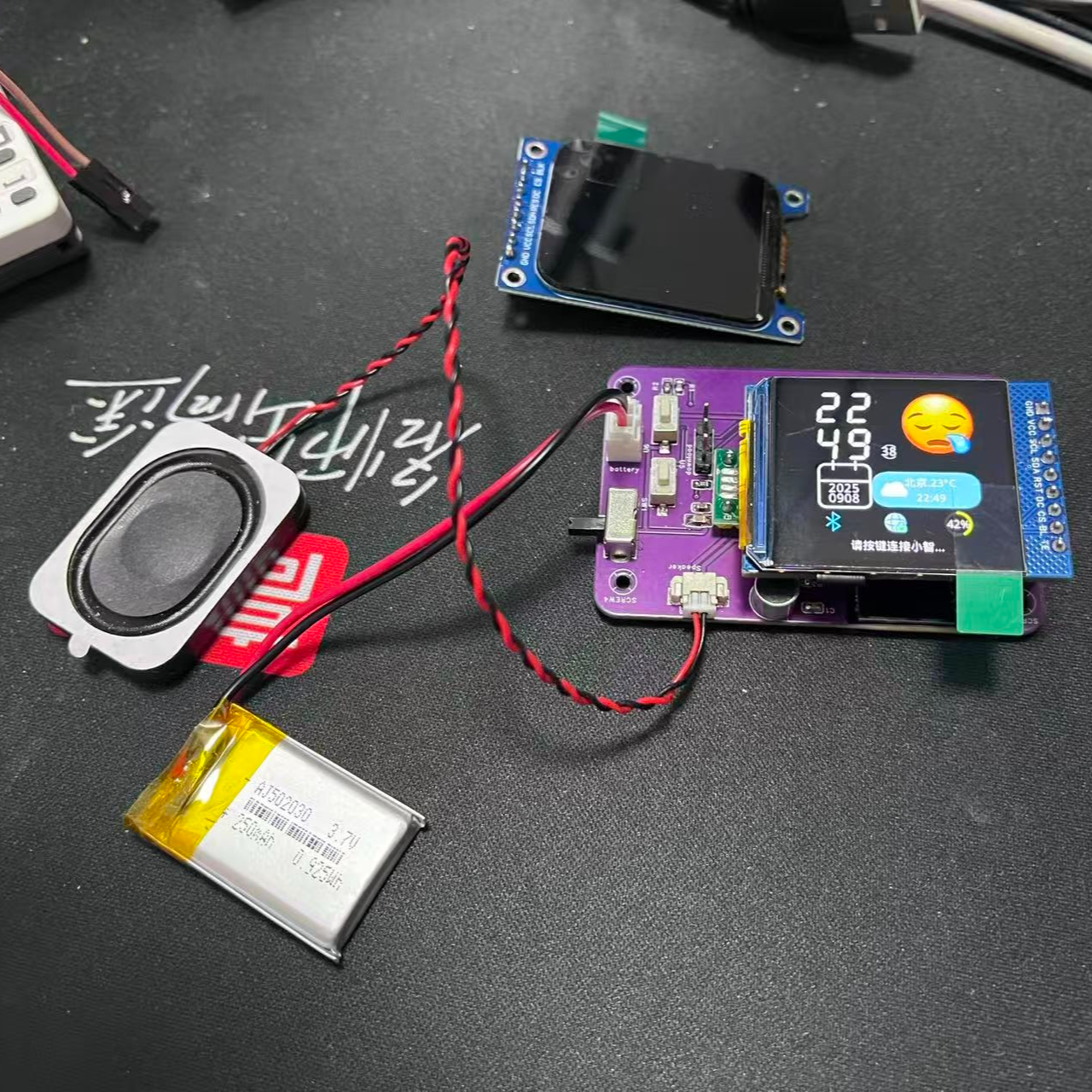

<h3>4、实物展示</h3>
<p style="line-height:1.8;"><img src="//image.lceda.cn/pullimage/IRxnhebrzLGRAe10I2rekaBHOHDhRbhYxTFoz3ib.jpeg" alt="" width="707" height="530"></p>
<p style="line-height:1.8;"><img src="//image.lceda.cn/pullimage/3RAUbvSfO8Sn47ZeKmsKbVXQ2ZZAm1HWO5UXiAcG.jpeg" alt="" width="705" height="528"></p>
<p style="line-height:1.8;"><img src="//image.lceda.cn/pullimage/y17JxJyewJA2XwFBxuLKUdZ3Dj1tB4v4bdS17KgV.jpeg" alt="" width="726" height="544"><br>屏幕 手头有一块st7796的320 * 360的屏幕.线序是一致的.所以也修改了下固件.</p>
<p style="line-height:1.8;"><img src="//image.lceda.cn/pullimage/VoHkCGy5udCPrKEepXqw6gpV40eJyocV1kG80UZQ.jpeg" alt="" width="726" height="544"><br>需要修改色彩顺序和分辨率.<br><strong>完成之后的</strong><br><br></p>
<p style="line-height:1.8;"><strong><img src="//image.lceda.cn/pullimage/FloNCwOxZJ6BzbYMRkm263iwVnukHqWU9CqFZLyD.jpeg" alt="" width="726" height="545"></strong></p>
