#第四届立创大赛#伺候宝——时刻待命的小侍从

创建时间:5年前

项目主题:自拟主题

描述

<p>注:*为必填项。</p> <p>【请在报名阶段填写 ↓】 *  简要介绍作品: 随着智能手机的普及,对出差人员或酷爱玩手机的人而言,充电宝已成了手机的标配,如此普及的东西却功能单一,为其增加附加的功能已成无数开发者思考的问题。社会在发展,节奏在变快,时常出差在所难免,我也曾出过差,心知出差的辛苦,走的腿软,站的腰疼,背包背的肩酸,总希望在疲惫的时候有人伺候伺候,从这点出发,充电宝增加按摩理疗功能可很好的缓解这类人群的痛点,从市场前景而言,充电宝使用人群广,增加按摩理疗功能又可以解决特定人群的痛点,若有一款售价与普通充电宝相同,却又有按摩理疗功能,想必必成卖点,因为它已经不再是简单的“充电宝”,而是增加按摩理疗功能的“伺候宝”。</p> <p>【请在竞赛阶段填写 ↓】 *  一、作品详情;     1.作品的图片展示:         PCB正面截图         <img src="//image.lceda.cn/pullimage/P6grByys2KXIjUQuV4cdocMEDxBkvviSWcPmxkIw.png" alt="image.png">         PCB背面截图         <img src="//image.lceda.cn/pullimage/h4UlKMrhiaNBkZ0KJlGMq3Uep0mrWNBmYrqT1mD2.png" alt="image.png">         PCB外壳结构图         <img src="//image.lceda.cn/pullimage/puYBPtnXd1ztRHgclSlJW1DgaIdU8hGDO8lqaHw0.png" alt="image.png">         PCB外壳结构散件图         <img src="//image.lceda.cn/pullimage/YsqGWqTp3QAqA3oOBphIpBlpqKV9YHa9Xj0rn7jP.png" alt="image.png"></p> <p>2.作品的功能描述:    升级版的充电宝功能当然是包括5V输入充电、5V输出供电和手电筒功能了,其次在充电宝三个基本功能基础上增加按摩理疗功能,按摩理疗功能单元包括LED档位和模式状态显示、调节设置按键、理疗信号输出三个部分。</p> <p>3.作品的按摩理疗功能实现原理:    按摩理疗功能的实现是由单片机的DA产生不同的理疗电信号脉冲,我这里主要是用中频段脉冲来实现,单片机输出的模拟脉冲经过功放放大和变压器隔离升压输出,通过导联线将信号引到按摩部位的湿电机片上,作用于人体按摩部位,在有规律的中频电脉冲的刺激下,促进人体局部范围内的细胞活性,加速细胞新陈代谢,使人快速消除疲劳,恢复状态。</p> <p>*  二、描述作品所面临的挑战及所解决的问题;     面临的挑战:     充电宝是最常见的事物,他的使用方法及功能形态已经在人们的主观意识中定型,在充电宝这个产品上做产品开发文章,首先要应对的就是人们的主观接受度,其次是用户的使用成本高低,因此在这个充电宝升级版的设计项目(我管它叫“伺候宝”项目)中,我一直持有的设计理念是:      <strong>对人类已经熟知的事物(充电宝)在不改变其基本使用功能,少许增加制造成本,做一次功能性的升级,让带着充电宝走南闯北的朋友们时刻享受到家人的伺候。</strong>     解决的问题:     1.在产品器件选型及设计时已经考虑成本,目标将成本控制在百元内,就目前样品制作而言已经达到预期。     2.增加的理疗功能,为长期带着充电宝出差的人们提供了增值服务,一定程度上解决他们身体上的疲劳问题。</p> <p>*  三、描述作品硬件、软件部分涉及到的关键点;     工作中自己很少画PCB,大神一看我的PCB就知我不是行家,确实如此,平时主要搞软件和产品结构设计,当然工作之余自己也会有些个人兴趣和想法,做些电子产品的研究。最近一直在研究网上开源的小四驱无人机,原本也准备用无人机参赛,可一直卡在起飞阶段,因而宁时改变方案,选用自己近期做过样品并已经实现功能的项目参赛,也是独家完成的“充电宝+理疗”的电子产品,我管它叫“伺候宝”,伺候宝不是因为工作需要,也不是因为客户定制,而是因为我们同样都有理想,有追求,敢于尝试,勇于创新而诞生的一个电子产品,相对资料要齐全些,产品功能也实现不少,我会在这里对关键部分做介绍。    原理图和PCB设计我用的是自己习惯的AD13环境,当然都已经成功导入到立创EDA环境中,分享给大家 PCB工程连接:<a href="https://lceda.cn/editor#id=%7C29e81b8e1e234244804edf4b8e0a2bd0%7C391eeb6f45e44dba82e88fec94b57b7f" target="_blank">https://lceda.cn/editor#id=|29e81b8e1e234244804edf4b8e0a2bd0|391eeb6f45e44dba82e88fec94b57b7f</a> <img src="//image.lceda.cn/pullimage/I9B62SZ65dChlB2bI5pab42Ii955nN5HlH6t3nhr.png" alt="image.png"> 用的是STM32F103RCT6处理器,处理器软件主要实现按键检测、电机振动、LED灯状态指示、开关机、电量检测、充放电状态检测、手电功能、串口通信、以及理疗波形算法处理、波形输出、按摩理疗模式处理等功能。 <img src="//image.lceda.cn/pullimage/ALz811UIKkgQFXMl8S2LhujW4Gkw7sTNLYh918zP.png" alt="image.png">  充放电接口、手电筒LED及电量采集电路。</p> <p><img src="//image.lceda.cn/pullimage/w92iXohv9eBljdfqNThENRbCoyYz2YaM7oQ0zM6p.png" alt="image.png"> 这是理疗功能的核心电路,主要实现单片机输出的波形放大和滤波,这里用的是音频功放芯片,结构上是要考虑散热,功能上主要是滤波,对单片机输出信号的放大倍数并不是很高。高频变压器实现输出电压的拉高,因而是波形放大的关键元件,模拟开关芯片可有效的切断按摩信号的输出,可有效的断开信号输出,避免因状态切换或档位切换引起的尖端脉冲电信号刺激到人体。 <img src="//image.lceda.cn/pullimage/E7h3wbasmmA12dI217gCpUxFhOklc7bjuElt6D5H.png" alt="image.png"> 工程目录结构图如上,在工程中USERmassage.c文件是实现理疗信号输出的文件,我会在最后文档上传部分分享给大家。软件在实现模拟电理疗信号输出是要考虑的波形信号的能力,要用中频脉冲波输出。其次要通过单片机的DAC调节输出波形的幅度,以适应不同体质人群的应用。</p> <p><em>  四、作品材料清单; 1配件:         2.5mm的耳机接头心电导联线和心电电极片(网购) 2外壳:          3个PCB的安装结构部件,外壳体、接口挡板和按键帽(3D打印) 3 电池:          这里我选用的是3.7V 3200mAh的锂电池(网购) 4 PCB的BOM清单(立创商场网购),也可参考分享的工程文件。 | 1 | STM32F103RCT6 | U1 | | 2 | 0603电容100nF 10% 16V | C3\,C1\,C4\,C11\,C10\,C8\,C22 | | 3 | 0805电容22uF 10% 16V | C12\,C5\,C6\,C21\,C18\,C17\,C16\,C13\,C14\,C23\,C20 | | 4 | 0603电阻2R 1% 6.3V 1/10W | R9\,R44 | | 5 | CON6-2.0 | J1 | | 6 | C103 | C7\,C9 | | 7 | 0603电阻10K 1% 16V 1/10W | R8\,R3\,R1\,R2\,R14 | | 8 | USB-A | USB_OUT1 | | 9 | USB-A | USB_IN1 | | 10 | PH2.0插座针座2P | J3 | | 11 | 1.8nH | L1\,L2 | | 12 | SOD-123 1N4007 F7 1A 1KV | D1\,D37\,D38\,J4-2 | | 13 | SOT23-6 SX1308 B628 | J2\,J5 | | 14 | SS34贴片肖特基二极管1N5822 | D2\,D4 | | 15 | 0805贴片快恢复保险丝3A | F2 | | 16 | 0603电阻75K 1% 6.3V 1/10W | R6 | | 17 | 0603电容15pF 10% 16V | C2\,C15 | | 18 | 0603电阻220R 1% 6.3V 1/10W | R5\,R15\,R43 | | 19 | 5MM圆头白色发光二极管 | D3 | | 20 | 0805电阻51R 1% 6.3V 1/4W | R7 | | 21 | 0603电阻2K 1% 6.3V 1/10W | R11\,R4\,R10\,R17\,R18\,R19\,R20\,R21\,R22\,R23\,R24\,R25\,R26\,R29\,R30\,R36\,R39\,R42\,R35\,R38\,R41\,R46\,R47\,R49 | | 22 | SOT-23 SI2306 A6SHB | Q2\,Q1\,Q3\,Q4\,Q5\,Q6\,Q7\,Q8 | | 23 | 0805贴片快恢复保险丝1A | F1 | | 24 | 5.2*5.2*1.5防水贴片开关 | S1\,S2\,S3\,S4 | | 25 | PJ234 PJ234A贴片式耳机插座口径2.5mm | PI_OUT1 | | 26 | 0603电阻10R 1% 16V 1/10W | R40 | | 27 | 0805电容10uF 10% 16V | C19 | | 28 | TDA2030a | U3 | | 29 | 0603电阻100K 1% 16V 1/10W | R34\,R32\,R37 | | 30 | 0603电阻4.7K 1%  16V | | | 1/10W | R27 | | | 31 | 0603电阻20K 1% 16V 1/10W | R28 | | 32 | 50V/100U | E1 | | 33 | 50V/470U | E2 | | 34 | 0603电阻240K 1% 16V 1/10W | R16 | | 35 | SP6201EM5-3.0 | U2 | | 36 | R512 | R12\,R13 | | 37 | 0603亿光蓝色 | D5\,D13\,D21\,D29\,D6\,D14\,D22\,D30\,D7\,D15\,D23\,D31\,D8\,D16\,D24\,D32\,D9\,D17\,D25\,D33\,D10\,D18\,D26\,D34\,D11\,D19\,D27\,D35\,D12\,D20\,D28\,D36 | | 38 | 0603亿光绿色 | D40\,D42\,D39\,D43\,D41\,D45 | | 39 | 0603亿光黄色 | D44 | | 40 | 0408贴片小马达4\</em>8MM | J7 | | 41 | 1.8nH | L3 | | 42 | SOP4 AQY210S | U4 | | 43 | 0603电阻1K 1% 50V 1/10W | R31\,R48 | | 44 | 10R | R45 | | 45 | CON1 | TOP | | 46 | BT2.0 | U5 |</p> <p>*  五、作品图片上传;(PCB上须有大赛logo标识并拍照上传,若无视为放弃参赛) 1、焊接好的的电路板和3D打样回来的配件 <img src="//image.lceda.cn/pullimage/XO1qAzKJKMHymk1qch3RIBkTjeNeLO6rzWQ157d4.png" alt="image.png"> 2、伺候宝给手机充电 <img src="//image.lceda.cn/pullimage/Blkq5kHiAdCDOhuE8Fk47VYwL0eicAxsrM3lnTGf.png" alt="image.png"> 3、通过USB接口给伺候宝充电 <img src="//image.lceda.cn/pullimage/BEqpInkhaW9SyJAmGv6W0zBPnhDGuPws1JvAkpbs.png" alt="image.png"> 4、手电照明功能 <img src="//image.lceda.cn/pullimage/AYM8jdQqh2vGEztzMmeEBfbpmgoDUdixR8U8tz5e.png" alt="image.png"> 5、理疗功能 <img src="//image.lceda.cn/pullimage/C1nIeVwHNqneugrvA7nJGm9ErsmHuiUMdNKXm2bR.png" alt="image.png"> 6、伺候宝组装好的样品 <img src="//image.lceda.cn/pullimage/uDGPwq9LntTqMJSSGyOh1H4sb55nwuVU8BC6ipzk.png" alt="image.png"></p> <p>*  六、演示您的作品并录制成视频上传;(视频内容须包含:作品介绍;功能演示;性能测试;PCB上大赛logo标识特写镜头,若无视为放弃参赛)</p> <p>伺候宝视频0 使用过程演示 <a href="https://v.youku.com/v_show/id_XNDM2Mzk3NjU4OA==.html?spm=a2h3j.8428770.3416059.1" target="_blank">https://v.youku.com/v_show/id_XNDM2Mzk3NjU4OA==.html?spm=a2h3j.8428770.3416059.1</a></p> <p><a href="http://v.youku.com/v_show/id_XNDM2MTI5OTMzNg==.html?spm=a2h3j.8428770.3416059.1" title="伺候宝视频1 功能简介" target="_blank">伺候宝视频1 功能简介</a> <a href="https://v.youku.com/v_show/id_XNDM2MTI5OTMzNg==.html?spm=a2h3j.8428770.3416059.1" target="_blank">https://v.youku.com/v_show/id_XNDM2MTI5OTMzNg==.html?spm=a2h3j.8428770.3416059.1</a> <a href="http://v.youku.com/v_show/id_XNDM2MTI5OTMyNA==.html?spm=a2h3j.8428770.3416059.1" title="伺候宝视频2 充放电功能" target="_blank">伺候宝视频2 充放电功能</a><a href="https://v.youku.com/v_show/id_XNDM2MTI5OTMyNA==.html?spm=a2h3j.8428770.3416059.1" target="_blank">https://v.youku.com/v_show/id_XNDM2MTI5OTMyNA==.html?spm=a2h3j.8428770.3416059.1</a> <a href="http://v.youku.com/v_show/id_XNDM2MTI5OTM3Ng==.html?spm=a2h3j.8428770.3416059.1" title="伺候宝视频3 理疗按摩功能" target="_blank">伺候宝视频3 理疗按摩功能</a><a href="https://v.youku.com/v_show/id_XNDM2MTI5OTMyNA==.html?spm=a2h3j.8428770.3416059.1" target="_blank">https://v.youku.com/v_show/id_XNDM2MTI5OTMyNA==.html?spm=a2h3j.8428770.3416059.1</a></p> <p>七、开源文档。 资料全部开源,仅供学习研究,未经本人许可,不得用于商用。</p>
  • 伺候宝视频1 功能简介.mp4

  • 伺候宝视频2 充放电功能.mp4

  • 伺候宝视频3理疗按摩功能.mp4

文档

PI-00017A 电路板

PI-17d - V3 原理图

BOM

ID Name Designator Footprint Quantity Manufacturer Part Manufacturer Supplier Supplier Part
1 STM32F103RCT6 U1 LQFP64L 1
2 0603电容 100nF 10% 16V C3,C1,C4,C11,C10,C8,C22 C0603 7
3 0805电容 22uF 10% 16V C12,C5,C6,C21,C18,C17,C16,C13,C14,C23,C20 C0805 11
4 0603电阻 2R 1% 6.3V 1/10W R9,R44 R0603 2
5 CON6-2.0 J1 SIP6-2.54 1
6 C103 C7,C9 C0603 2
7 0603电阻 10K 1% 16V 1/10W R8,R3,R1,R2,R14 R0603 5
8 USB-A USB_OUT1 USB_A_90_SMD 1
9 USB-A USB_IN1 USB-A-MINI - SMD 1
10 PH2.0 插座 针座 2P J3 SIP2-2.0 1
11 1.8nH L1,L2 IND64 2
12 SOD-123 1N4007 F7 1A 1KV D1,D37,D38,J4-2 DO-1N 4
13 SOT23-6 SX1308 B628 J2,J5 SOP6 2
14 SS34 贴片肖特基二极管 1N5822 D2,D4 DO-SS 2
15 0805 贴片快恢复保险丝 3A F2 0805 1
16 0603电阻 75K 1% 6.3V 1/10W R6 R0603 1
17 0603电容 15pF 10% 16V C2,C15 C0603 2
18 0603电阻 220R 1% 6.3V 1/10W R5,R15,R43 R0603 3
19 5MM 圆头 白色发光二极管 D3 WLED 1
20 0805电阻 51R 1% 6.3V 1/4W R7 R0805 1
21 0603电阻 2K 1% 6.3V 1/10W R11,R4,R10,R17,R18,R19,R20,R21,R22,R23,R24,R25,R26,R29,R30,R36,R39,R42,R35,R38,R41,R46,R47,R49 R0603 24
22 SOT-23 SI2306 A6SHB Q2,Q1,Q3,Q4,Q5,Q6,Q7,Q8 SOT-23 8
23 0805 贴片快恢复保险丝 1A F1 0805 1
24 5.2*5.2*1.5 防水贴片开关 S1,S2,S3,S4 KEY-VK 4
25 PJ234 PJ234A 贴片式耳机插座 口径2.5mm PI_OUT1 PJ235-2.5 1
26 0603电阻 10R 1% 16V 1/10W R40 R0603 1
27 0805电容 10uF 10% 16V C19 C0805 1
28 TDA2030a U3 TDA-TOP5 1
29 0603电阻 100K 1% 16V 1/10W R34,R32,R37 R0603 3
30 0603电阻 4.7K 1% 16V 1/10W R27 R0603 1
31 0603电阻 20K 1% 16V 1/10W R28 R0603 1
32 50V/100U E1 C100U 1
33 50V/470U E2 C-150V 1
34 0603电阻 240K 1% 16V 1/10W R16 R0603 1
35 SP6201EM5-3.0 U2 SOP5 1
36 R512 R12,R13 R0603 2
37 0603 亿光 蓝色 D5,D13,D21,D29,D6,D14,D22,D30,D7,D15,D23,D31,D8,D16,D24,D32,D9,D17,D25,D33,D10,D18,D26,D34,D11,D19,D27,D35,D12,D20,D28,D36 LED0603 32
38 0603 亿光 绿色 D40,D42,D39,D43,D41,D45 LED0603 6
39 0603 亿光 黄色 D44 LED0603 1
40 0408 贴片小马达 4*8MM J7 MOTOR0408 1
41 1.8nH L3 EE13-DIP10 1
42 SOP4 AQY210S U4 SOP4 1
43 0603电阻 1K 1% 50V 1/10W R31,R48 R0603 2
44 10R R45 R0603 1
45 CON1 TOP TP 1
46 BT2.0 U5 BT2.0 1

附件

附件名 下载
PCB外壳结构图.rar
PI-17d - V3.4 原理图(我在立创EDA中有共享工程图).SchDoc
PI-00017a PCB图(我在立创EDA中有共享工程图).PcbDoc
伺候宝视频1 功能简介.mp4
伺候宝视频2 充放电功能.mp4
伺候宝视频3理疗按摩功能.mp4
STM32f103RC CiHouBao V1.0.rar

成员

评论(10)

  • 表情
    emoji
    小嘉工作篇
    小嘉日常篇
  • 图片
成功
工程所有者当前已关闭评论
wrh12345 回复
<p>各位,对不住了,搞的太晚,不在状态。<br/>进来的朋友们,路过了请不要错过哦,请留下你宝贵的建议哦,谢谢。</p>
wrh12345 回复
<p>资料整理差不多了,后面就是上实物,在嘉立创下单可随时查看生产状态,改版的PCB估计后天拿到,现在还可以做些其他准备<br/><img src="//image.lceda.cn/pullimage/E5R6TtGqPSkGXIhSWzxXl1rLLxWJiQkAhzu4FiKl.png" alt="image.png"></p>
立创电赛 回复
<p>温馨提示:距项目提交截止还有13天,记得完善作品上传哟!</p>
立创电赛 回复
<p>有创意!上传一些实物图片和视频,有利于你脱颖而出。</p>
wrh12345 回复

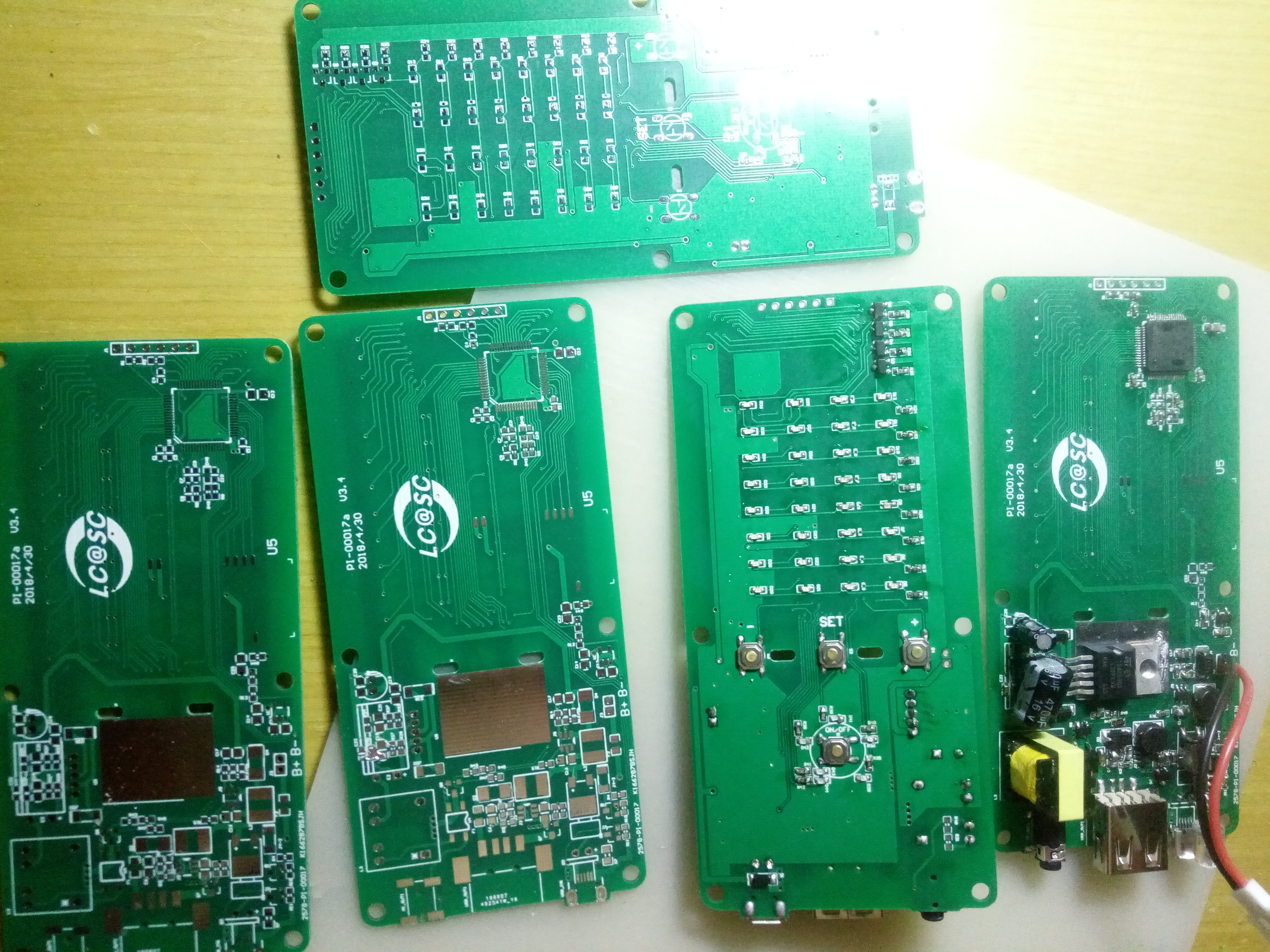

<p>谢谢支持,又一个深夜,终于把板子焊好,纯手工打造,明晚开始调程序<br/><img src="//image.lceda.cn/pullimage/HgkjyXFxF8Kbjz7UX5njnWswfjrzMcRADEzpSrm0.jpeg" alt="QQ图片20190911003302.jpg"></p>
立创电赛 回复
<p>温馨提示:距项目提交截止还有11天,记得完善作品上传哟!</p>
wrh12345 回复
<p>项目结束,资料视频已经上传完成,可以帮我看看还有什么要补充的吗?我这是第一次参加立创大赛。<br/>还有请教个问题:"⑤开源资料的完整度;(分值15分)"是不是需要开源程序代码才可得分?</p>
jixin001 回复
<p>视频挂了。没有图像了。这个理疗的效果咋样?会不会起反作用?</p>
wrh12345 回复
<p>@jixin001 谢谢关注,视频放不出来可能是服务器繁忙,您可以点击第六项中的视频网络连接,进入优酷网看我录制的视频,具体的功能和使用演示过程都有。<br/>凡事有利有弊,电理疗和微波理疗相似,都是为了促进局部组织细胞活跃,加速新陈代谢,而实现促进损伤组织恢复。至于副作用,按我现在所了解,首先要区分人群,不是每个人都适合使用电理疗按摩产品,其次就是不能时时刻刻都用,使用过度也未必是好事。</p>
立创电赛 回复
<p>恭喜您的项目获得第四届立创电子设计大赛优秀奖,点击查看获奖名单:<a href="https://diy.szlcsc.com/posts/7b78bd99e53745588a4f2d81cc11af92" target="_blank">https://diy.szlcsc.com/posts/7b78bd99e53745588a4f2d81cc11af92</a></p>
