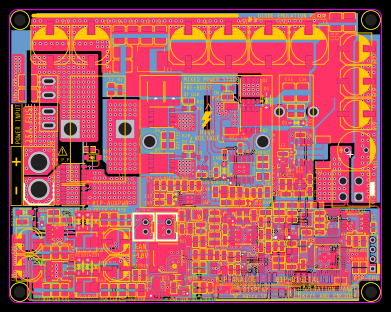

EPA-INBM32P2245PR_V1.0

BOM

ID Name Designator Footprint Quantity Manufacturer Part Manufacturer Supplier Supplier Part
1 102/50V C3 C0603 1 LCSC
2 300K R39 R0603 1 LCSC
3 ZH1.5-10AW CN4,CN5 ZH1.5-WS-10P 2 LCSC
4 4.7u/100V C81,C82,C14,C15 C1210 4 LCSC
5 475/100V C92,C97,C18,C19,C33,C10,C11,C12,C13,C23,C24,C34 C1210 12 LCSC
6 NC C36,C65 C0603 2
7 680p/50V C37 C0603 1
8 222/100V C50,C62 C0805 2
9 NC C56 C0603 1 LCSC
10 104/50V C59,C83 C0603 2 LCSC
11 103/50V C63 C0603 1
12 106/16V C66,C68 C0603 2 LCSC
13 104/50V C86 C0603 1 LCSC
14 10uH/0530 L4,L5 IND-SMD_L5.4-W5.2_FXL0530 2
15 180K R2 R0603 1 LCSC
16 4.3K R3,R57 R0603 2 LCSC
17 20K/0.1% R5,R12,R6,R13 R0603 4 LCSC
18 20K R24,R42,R10,R7 R0603 4 LCSC
19 2K R35,R51,R70 R0603 3 LCSC
20 0R R54,R38,R45,R48,R63,R64 R0603 6 LCSC
21 BZT52C7V5 ZD4 SOD-123_L2.7-W1.6-LS3.7-RD 1 LCSC
22 XT60_M_2AW CN6 CONN-TH_XT60 1 LCSC
23 10K R37,R33,R29,R43,R14,R34,R62,R66,R68 R0603 9 LCSC
24 105/25V C53,C64,C1 C0603 3
25 330p/50V C61 C0603 1 LCSC
26 105/25V C73,C74,C55,C99,C39 C0603 5 LCSC
27 106/25V C80 C0603 1 LCSC
28 1K R40,R9 R0603 2 LCSC
29 200R R47 R0603 1 LCSC
30 LM5116 U5 HTSSOP-20_L6.5-W4.4-P0.65-LS6.4-BL-EP 1 LCSC
31 DAC8531E/2K5 U6,U8 MSOP-8_L3.0-W3.0-P0.65-LS4.9-BL 2 LCSC
32 CJ431 U12 SOT-23-3_L2.9-W1.6-P1.90-LS2.8-BR 1 LCSC
33 5.1K R31,R41,R25,R8,R44,R59,R60,R61 R0603 8 LCSC
34 102/25V C60 C0603 1 LCSC
35 0R R17,R36 R0805 2 LCSC
36 DSK110 D4,D3,D5,D11,D12,D13,D14 SOD-123_L2.8-W1.8-LS3.7-FD 7 LCSC
37 104/50V C40,C27,C94 C0603 3 LCSC
38 2mR RS2,RS1 R2512 2 LCSC
39 2R2 R16 R0603 1 LCSC
40 CSD19531 Q2,Q3,Q7 PG-TDSON8 3 LCSC
41 CSD19531 Q4 PG-TDSON8 1 LCSC
42 CSD18540 Q5,Q6 PG-TDSON8 2 LCSC
43 SGM58031 U13 MSOP-10_L3.0-W3.0-P0.50-LS5.0-BR 1 LCSC
44 7525 BZ1 BUZ-SMD_GSC7525RA 1 LCSC
45 SB20100L D7,D10 TO-277_3P-L5.4-W4.0-LS6.5-BR 2 LCSC
46 S8050 Q9,Q8,Q10,Q11 SOT-23-3_L2.9-W1.3-P1.90-LS2.4-TR 4 LCSC
47 SL27517 U9 SOT-23-5_L2.9-W1.6-P0.95-LS2.8-TL 1 LCSC
48 5557S-2*2P CN7 CONN-TH_4P-P4.20_5557S-2-2P 1 LCSC
49 GREEN LED1 LED0603_GREEN 1 LCSC
50 2K R19 R0603 1 LCSC
51 10K R27 R0603 1 LCSC
52 BZT52C12 ZD3,ZD1,ZD2 SOD-123_L2.7-W1.6-LS3.7-RD 3 LCSC
53 105/25V C47,C54,C85,C87,C88,C41,C70 C0603 7 LCSC
54 105/25V C67,C79,C95,C96,C76 C0603 5 LCSC
55 AMS1117-5.0 U7 SOT-89-3_L4.5-W2.5-P1.50-LS4.2-TL 1
56 220p C42 C0603 1 LCSC
57 100p C45 C0603 1 LCSC
58 510K R28 R0603 1 LCSC
59 TPS40210DGQR U3 MSOP10-POWERPAD-LT-MSE-10-EDP-2060X1830TP_N 1
60 15R R30 R0603 1 LCSC
61 30K R52 R0603 1 LCSC
62 AT24C02 U4 SOIC-8 1 LCSC
63 105/25V C75,C77,C78,C46,C93,C4 C0603 6 LCSC
64 GS8552MR U16 MSOP8 1 LCSC
65 MAIN FAN P3 CONN-TH_2P-P2.50-XH2.54-2P 1 LCSC
66 1N4148 D1,D2,D6 SOD-323F_L2.0-W1.6-LS2.5-RD 3 LCSC
67 1N4148 D9,D8,D15 SOD-323_L1.8-W1.3-LS2.5-RD 3 LCSC
68 30A SMALL F1 汽车小号保险座 1 LCSC
69 15uH_106125 L1 IND_CS106125_15UH 1
70 8MHz X1 OSC-SMD_4P-L3.2-W2.5-BL 1 LCSC
71 222/100V C2,C25,C35 C0805 3 LCSC
72 47u/80V C5,C6 CAP-SMD_BD10.0-L10.3-W10.3-RD 2 LCSC
73 106/16V C7,C8,C44,C48 C0805 4 LCSC
74 100u/16V C9,C43 CAP-D6.3×H5.5 2
75 68u/35V C16,C17 CAP-SMD_BD10.0-L10.3-W10.3-RD 2 LCSC
76 104/50V C20,C51 C0805 2 LCSC
77 105/50V C21,C49 C0805 2 LCSC
78 47u/35V C22,C38 CAP-D6.3×H5.5 2
79 33u/63V C26,C28,C29 CAP-SMD_BD8.0-L8.3-W8.3-RD 3 LCSC
80 330u/63V C30 CAP-TH_BD10.0-P5.00-D1.0-FD 1 LCSC
81 47u/80V C31,C32 CAP-SMD_BD10.0-L10.3-W10.3-RD 2 LCSC
82 106/16V C57,C52,C58 C0805 3
83 R22_0630 L2 IND-SMD_L7.0-W6.6_FXL0630 1
84 5R1 R1 R0603 1 LCSC
85 2K/0.1% R4,R11 R0603 2 LCSC
86 5R1 R15,R18 R0805 2 LCSC
87 3R3 R20,R21 R0603 2 LCSC
88 1k R53 R0603 1 LCSC
89 5.1K R69 R0603 1
90 5.1K RN2 RES-ARRAY-SMD_0603-8P-L3.2-W1.6-BL 1 LCSC
91 COS722SR U2 SOIC-8 1 LCSC
92 INA282AIDR U11 SOIC-8 1 LCSC
93 AZ432ANTR-E1 U14 SOT-23-3_L2.9-W1.6-P1.90-LS2.8-BR 1 LCSC
94 APM32F103C8T6 U15 LQFP-48_L7.0-W7.0-P0.50-LS9.0-BL 1 null
95 6.8K R22 R0603 1 LCSC
96 47K R23 R0603 1 LCSC
97 XL1509-ADJ U20,U1 SOIC-8 2 LCSC
98 51K R26,R32 R0603 2 LCSC
99 SYS FAN P2 CONN-TH_2P-P2.50-XH2.54-2P 1 LCSC
100 106/16V C69,C71,C72 C0603 3 LCSC
101 22p C84,C90 C0603 2 LCSC
102 104/25V C89 C0603 1 LCSC
103 106/16V C91 C0603 1 LCSC
104 ME6211C33M5G-N U10 SOT-23-5_L3.0-W1.7-P0.95-LS2.8-BR 1 LCSC
105 SWD H1 HDR-F-2.54_1X4 1 LCSC
106 LMV321 U18 SOT-23-5_L3.0-W1.7-P0.95-LS2.8-BR 1 LCSC
