<h3 style="line-height:1.8;">* 1、项目功能介绍</h3>
<hr>
<p style="line-height:1.8;">本项目基于区块链、物联网、云计算及大数据分析等技术，构建智能化农产品监管与环境监测系统，通过土壤湿度传感器、光敏传感器、DHT11温湿度传感器等采集农田环境数据，经由Ruisa开发板进行数据处理并通过ESP8266模块上传至云端，实现对农产品生产环境的实时监测与远程管理；系统利用大数据与云计算技术对采集信息进行分析与预测，出现异常时自动预警并为农户提供调控建议；同时运用区块链技术记录农产品生产、加工及流通环节的关键数据，实现全过程可追溯与监管，保障信息真实与不可篡改；通过云端可视化平台，农户可随时查看环境参数与历史数据，实现智能决策；系统采用DC稳压供电设计，确保设备稳定运行，最终实现农产品监管智能化、数据可视化与生产科学化的综合目标.</p>
<p style="line-height:1.8;"> </p>
<h3 style="line-height:1.8;">*2、项目属性</h3>
<hr>
<ul>
<li>
<p><strong>首次公开</strong>：是</p>
</li>
<li>
<p><strong>原创性</strong>：是（结合了开源技术但整体架构为原创设计）</p>
</li>
<li>
<p><strong>获奖历史</strong>：无</p>
</li>
<li>
<p><strong>答辩经历</strong>：无</p>
</li>
</ul>
<h3 style="line-height:1.8;">* 3、开源协议</h3>
<hr>
<div>
<p>GPL-3.0</p>
</div>
<p style="line-height:1.8;"> </p>
<h3 style="line-height:1.8;">*4、硬件部分</h3>
<hr>
<p style="line-height:1.8;">使用RA4M2-SENSOR-V1.0开发板作为主控芯片.土壤湿度传感器 MCU ruisa开发板 光敏传感器 DHT11温湿度传感器</p>
<p style="line-height:1.8;">电源板,DC变压供电 ESP8266开发板</p>
<p style="line-height:1.8;"><img src="//image.lceda.cn/pullimage/aKkGEiyH7UOkx8cfqKVTOqPoOhQ0vxF4lc1VfxbF.png" width="271" height="193" alt="aKkGEiyH7UOkx8cfqKVTOqPoOhQ0vxF4lc1VfxbF.png"></p>
<p style="line-height:1.8;"><img src="//image.lceda.cn/pullimage/jNR3m9OsUssXuPTkkvobrIKlAIZABAMY4173y1b9.png" width="277" height="179" alt="jNR3m9OsUssXuPTkkvobrIKlAIZABAMY4173y1b9.png"></p>
<p style="line-height:1.8;"><img src="//image.lceda.cn/pullimage/KGc43S8teCRn6pYoGNMxN2SKyLrrODNXacCDi7Vs.png" width="299" height="169" alt="KGc43S8teCRn6pYoGNMxN2SKyLrrODNXacCDi7Vs.png"></p>

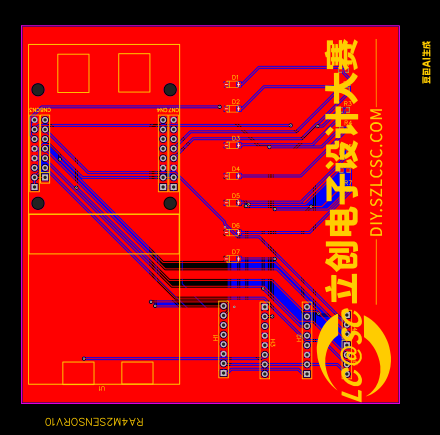

<p style="line-height:1.8;">PCB画图如下</p>
<p style="line-height:1.8;"><img src="//image.lceda.cn/pullimage/acnnjCKUiZ23Ddwaumwgntj6Lm8OXY6FxfzJ3jAz.png" width="777" height="545" alt="acnnjCKUiZ23Ddwaumwgntj6Lm8OXY6FxfzJ3jAz.png"></p>
<p style="line-height:1.8;"> </p>
<h3 style="line-height:1.8;">*5、软件部分</h3>
<hr>
<p style="line-height:1.8;">通过ESP8266联网的方式,将数据上传至阿里云,这样数据就可以在多个终端可以观测到,并为智慧农业提供数据支持.</p>
<p style="line-height:1.8;">ESP8266的AT指令,对8266的WIFI进行控制,这是瑞萨板子与ESP8266的串口通信的指令.</p>
<p style="line-height:1.8;"><img src="//image.lceda.cn/pullimage/MuEKYcN0kNsSGUNWy0FkTEJJmEgeTKLDbGl6HQ8N.png" width="1192" height="302" alt="MuEKYcN0kNsSGUNWy0FkTEJJmEgeTKLDbGl6HQ8N.png"></p>
<p style="line-height:1.8;">最终可以达到这样的效果</p>
<p style="line-height:1.8;"><img src="//image.lceda.cn/pullimage/HwXwDmwWbxWLjlEdckRrw9RmMW4wko4itI0kdDNk.png" width="857" height="482" alt="HwXwDmwWbxWLjlEdckRrw9RmMW4wko4itI0kdDNk.png"></p>
<p style="line-height:1.8;"> </p>
<p style="line-height:1.8;">这段代码的主要作用是：当ADC通过DMA完成一次多通道采样后，程序依次读取3个通道的采样数据，对每个通道的多次采样结果进行累加并求平均值，得到较稳定的ADC数值；</p>
<p style="line-height:1.8;">然后将平均值换算成对应的实际电压，并在OLED上显示结果；最后清除采集完成标志并重新启动下一轮ADC DMA采集，实现连续自动采样与实时显示的功能。</p>
<p style="line-height:1.8;"><img src="//image.lceda.cn/pullimage/StzANiyQ8BnXVN8UlBj6kACYE3KKBU1iUJ6eMh33.png" width="1057" height="517" alt="StzANiyQ8BnXVN8UlBj6kACYE3KKBU1iUJ6eMh33.png"></p>
<p style="line-height:1.8;"> </p>
<h3 style="line-height:1.8;">*6、BOM清单</h3>
<hr>
<p style="line-height:1.8;"> </p>
<p style="line-height:1.8;"><img src="//image.lceda.cn/pullimage/nyenhh9CmeiI0mpJctDCN5zjvt1MraXWlsmrUaPo.png" width="1200" height="250" alt="nyenhh9CmeiI0mpJctDCN5zjvt1MraXWlsmrUaPo.png"></p>
<p style="line-height:1.8;"> </p>
<h3 style="line-height:1.8;">*7、大赛LOGO验证</h3>
<hr>
<p style="line-height:1.8;"> </p>
<p style="line-height:1.8;"><img src="//image.lceda.cn/pullimage/3ganj6OTs23Gf7ef7OlayhItJ9q2ZeLseUMWipft.jpeg" width="509" height="679" alt="3ganj6OTs23Gf7ef7OlayhItJ9q2ZeLseUMWipft.jpeg"></p>
<p style="line-height:1.8;"> </p>
<h3 style="line-height:1.8;">* 8、演示您的项目并录制成视频上传</h3>
<hr>
<p style="line-height:1.8;"> </p>
<p style="line-height:1.8;"> </p>
<p style="line-height:1.8;"> </p>
<p style="line-height:1.8;"><span style="font-size:14px;"><a href="/posts/42551e8f2f2548cabc1c36626a42da94" target="_blank">前往查看更多详情 ＞</a></span></p>
